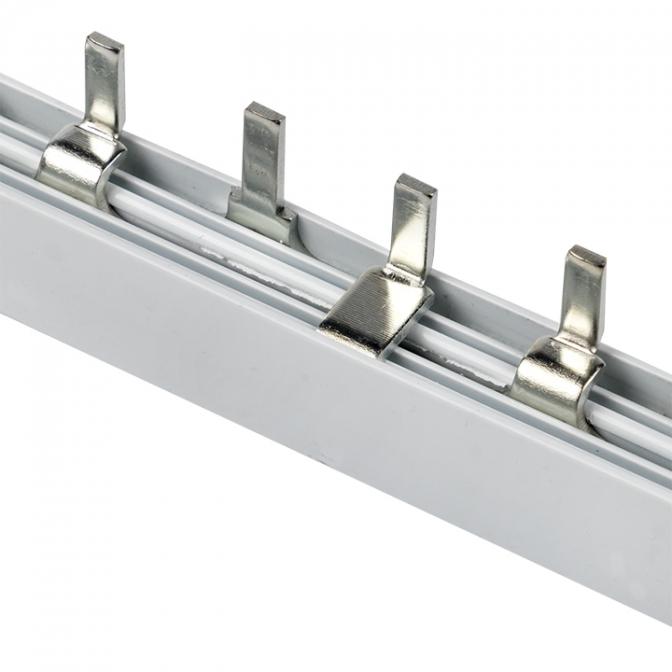

Шина соединительная типа PIN для 3-ф нагр. 100А 54 мод. EKF PROxima pin-03-100
Шины соединительные представляют собой пластины, выполненные из меди (шины на 100 А – из луженой меди), закрепленные в корпусе из диэлектрического материала, не поддерживающего горение, и выпускаются стандартной длиной 1 метр. Шины соединительные делятся на два типа – FORK («вилка») и PIN («гребенка») на номинальные токи 63 и 100 А. Могут быть выполнены в одно- двух- трех- и четырехполюсном исполнений.
Характеристики:
|
Статус
|
Регулярная
|
|
Изолированн.
|
Да
|
|
Количество фаз
|
3
|
|
Поперечное сечение
|
16мм2
|
|
Номин. продолжительный ток Iu
|
100А
|
|
Длина
|
1 000мм
|
|
Условный номин. ток короткого замыкания Iq
|
15 000кА
|
|
Макс. допустимое раб. напряжение Ue
|
400В
|
|
Размер шага
|
17,8мм
|
|
Номин. импульсное напряжение
|
4 000кВ
|
|
Тип электрического подключения
|
Штырь (Pin)
|
|
Номин. кратковременно выдерживаемый ток Icw
|
15 000кА
|
|
Подходит для аппаратов с вспомогат. выключателем (доп. контактом)
|
Нет
|
|
Подходит для устройств с N-шиной
|
Нет
|
|
Подходит для количества подключаемых устройств
|
18
|
|
Количество полюсов
|
54
|
|
Количество модулей (модульная ширина)
|
54
|
|
Серия
|
PROxima
|
Применение
- • Шины с шагом 18 мм используются для коммутации большинства модульного оборудования шириной, кратному 1 модулю;
- • Шины с шагом 27 мм используются с модульным оборудованием шириной кратному 1,5 модуля (автоматические выключатели ВА 47?100, ВА 47?125);
- • Шины соединительные 12 модулей широко используются в квартирных щитах благодаря компактному размеру
- • Шины соединительные для диф. автоматов удобны в применении благодаря специальному расположению отводов шины.
