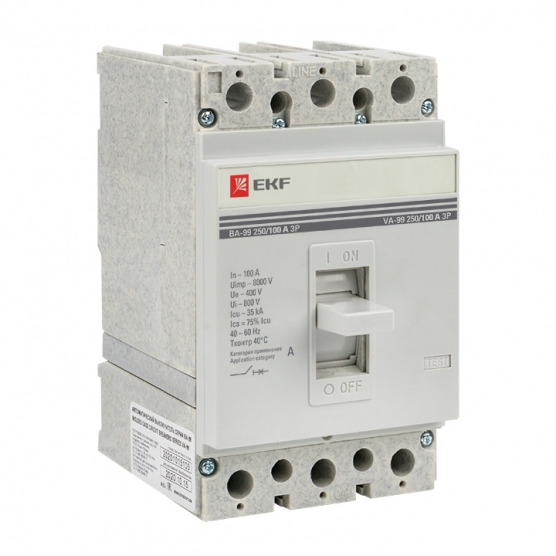

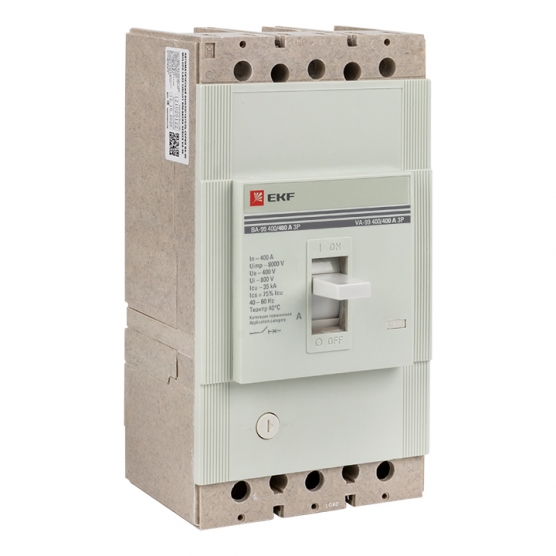

ВА-99 автоматические выключатели до 1600 Ампер

Конструкция

Выключатель ВА-99 выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» – проверки механизма отключения выключателя.

Основание выключателя выполнено из термостойкой АВС – пластмассы не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных силовых контактов с системой дугогашения, механизма управления, с системой подвижных контактов, блока защиты от сверхтоков.

Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.

Принцип действия

Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления, приводится в движение изолирующая рейка, на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями.

Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты. Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии опирающимися одним коленом на выступ
поворотного элемента «Сброса» и механизма управления. «Сброс» механизма управления осуществляется посредством плоской рейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий.

Система дугогашения выключателей весьма эффективна и в исполнениях ВА-99-125 и ВА-99-160 – состоит из дугогасительных решеток со стальными никеллированнными дугогасительными вкладышами. В исполнении ВА-99-250 и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин вставленных в крышку.

Тем не менее, при установке выключателей в замкнутый объем распределительных устройств, необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги, в случае срабатывания защиты от сверхтока.
Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы.

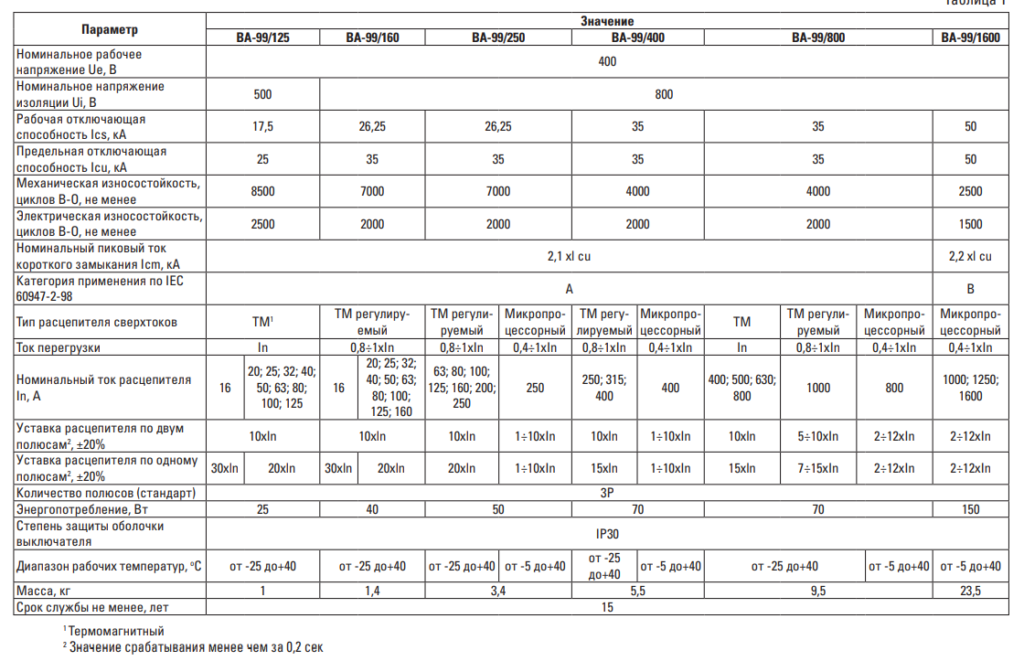

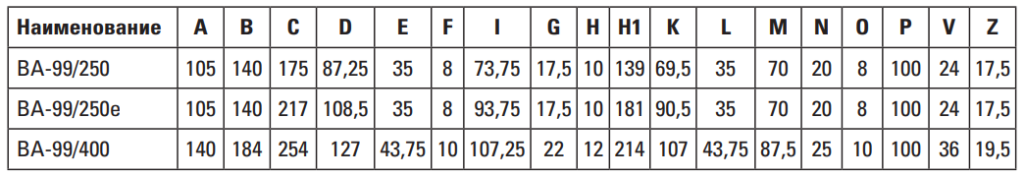

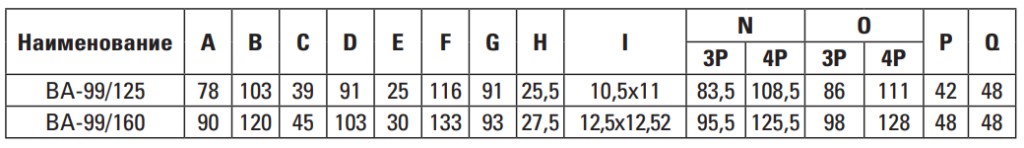

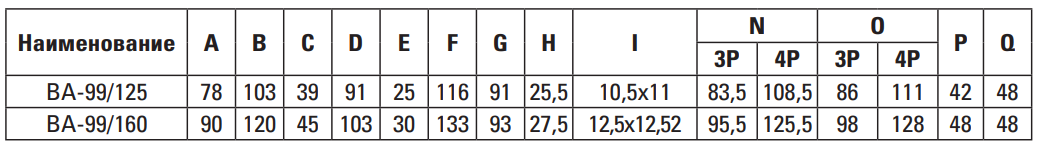

Технические характеристики

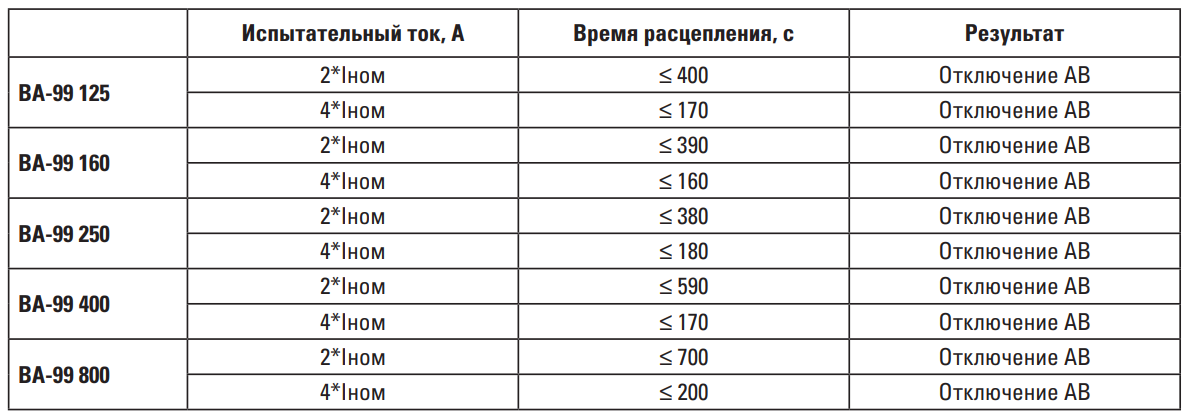

Значения для проверки тепловых расцепителей:

ВА-99/125 и ВА-99/160

ВА-99/250 и ВА-99/400

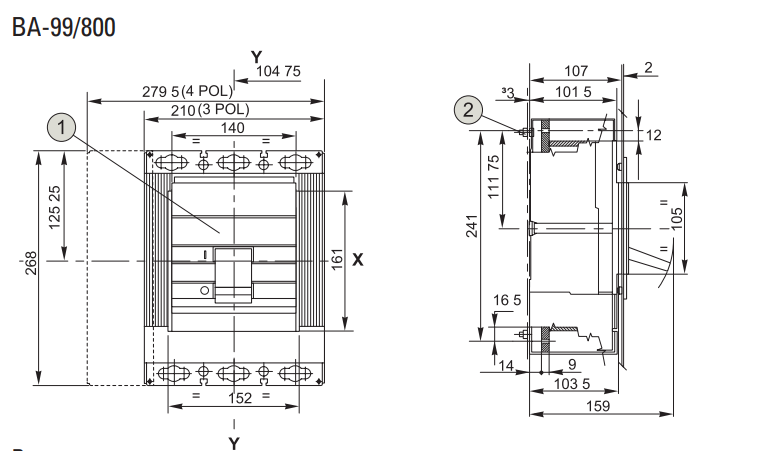

ВА-99 800

ВА-99 1600

ТИПОВАЯ КОМПЛЕКТАЦИЯ

1. Автоматический выключатель ВА-99.
2. Контактные пластины (за исключением ВА-99/125 и ВА-99/160).
3. Межфазные перегородки.
4. Комплект монтажных болтов.
5. Паспорт.

ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ И МОНТАЖА

Автоматические выключатели серии ВА-99 могут использоваться при температуре окружающей среды от -25 до +40°С (от -5 до +40°С для электронных) и храниться при температуре от -60 до +70°С.

Автоматы, оснащенные термомагнитным расцепителем от сверхтока, имеют тепловой элемент с уставкой, соответствующей +40°С. Для температур выше и ниже +40°С порог срабатывания уменьшается (увеличивается) из-за температурно-зависимого поведения биметаллического элемента в самом расцепителе.

Автоматы с электронным микропроцессорным расцепителем не подвержены влиянию изменений температуры, но при температуре выше +40°С уставка максимальной защиты от перегрузки должна быть уменьшена.

Для того, чтобы обеспечить продолжительную работу установки, следует тщательно продумать вопрос о поддержании температуры в допустимых пределах для нормальной работы не только автоматов, но и других устройств (принудительная вентиляция).

Выключатели устанавливают на ровной жесткой поверхности (из металла или изолирующего материала), не подверженной резким ударам или вибрации, попаданию прямых струй дождя и воздействию солнечных лучей.

При установке выключателей нужно учесть необходимость технического обслуживания их в процессе эксплуатации (периодическая подтяжка контактов, удаление пыли, установка или удаление дополнительных устройств).

Прибор предназначен для коммутации алюминиевым и медным проводом. При этом не допускается одновременное присоединение к одному зажиму медных и алюминиевых проводников.

Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями:
IP30 – оболочки выключателя;
IР00 – зажимов для присоединения внешних проводников.

Класс защиты IP54 достигается для выключателей, устанавливаемых в щитах этого класса защиты, при использовании ручного привода дверного монтажа с изолирующими прокладками.

При использовании электронных микропроцессорных расцепителей от сверхтока гарантирована работоспособность выключателей при наличии коммутационных помех и грозовых перенапряжений. Эти аппараты не создают помех для другого электронного оборудования.
Категория применения – А, для автоматических выключателей с электронным расцепителем – В по ГОСТ Р 50030.2.
Степень загрязнения среды – 3 по ГОСТ IEC 60947-1-2017.
Группа механического исполнения – М3 по ГОСТ 17516.1.
Высота над уровнем моря – до 2000 м.
Климатическое исполнение и категория размещения – УХЛ3, для автоматических выключателей с электронным расцепителем – УХЛ3.1 по ГОСТ 15150.

Описание работы расцепителя

Термомагнитные расцепители (ТМ).
Часть автоматических выключателей ВА-99 с термомагнитными расцепителями не имеет возможности регулировки (ТМ), часть – с возможностью регулировки (ТМ регулируемый).

Защита от перегрузок (ТМ регулируемый): регулируемая уставка по току Ir = (0,8 – 1,0)хIn.
Левое положение регулятора (max) соответствует уставке 1,0хIn, среднее положение – 0,9хIn, правое положение (min) – 0,8хIn.

При установке регулятора в другие промежуточные положения изготовитель не несет ответственности за точность срабатывания выключателей.

Защита от короткого замыкания: выключатели с током расцепителей от 12,5 до 40 А имеют нерегулируемую уставку – 10In, у выключателей с большим номинальным током уставка срабатывания равна 10хIr.

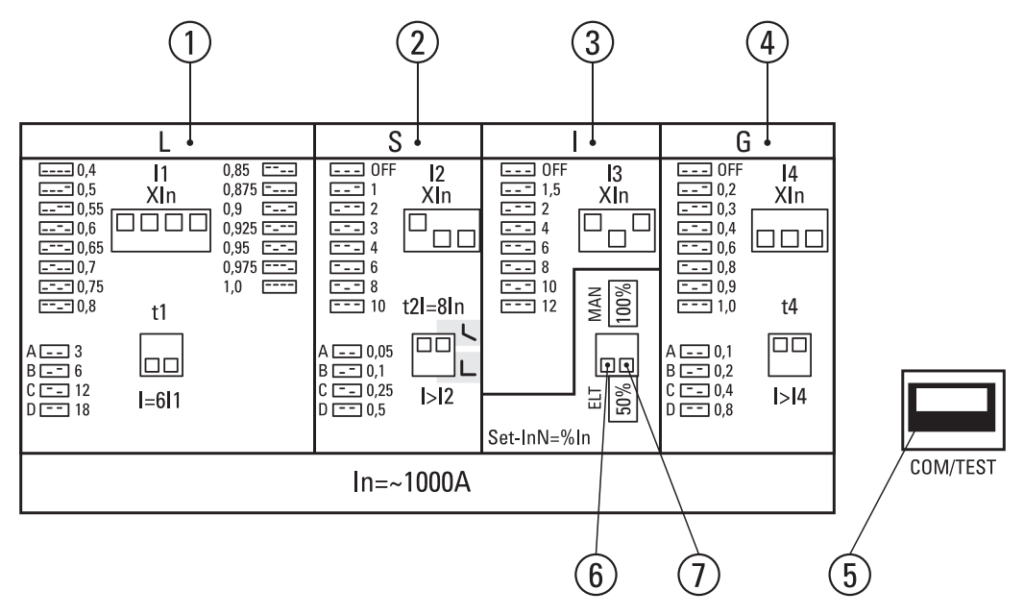

Электронные (микропроцессорные) расцепители ВА-99/250А, ВА-99/400А, ВА-99/800А и ВА99/1600А.

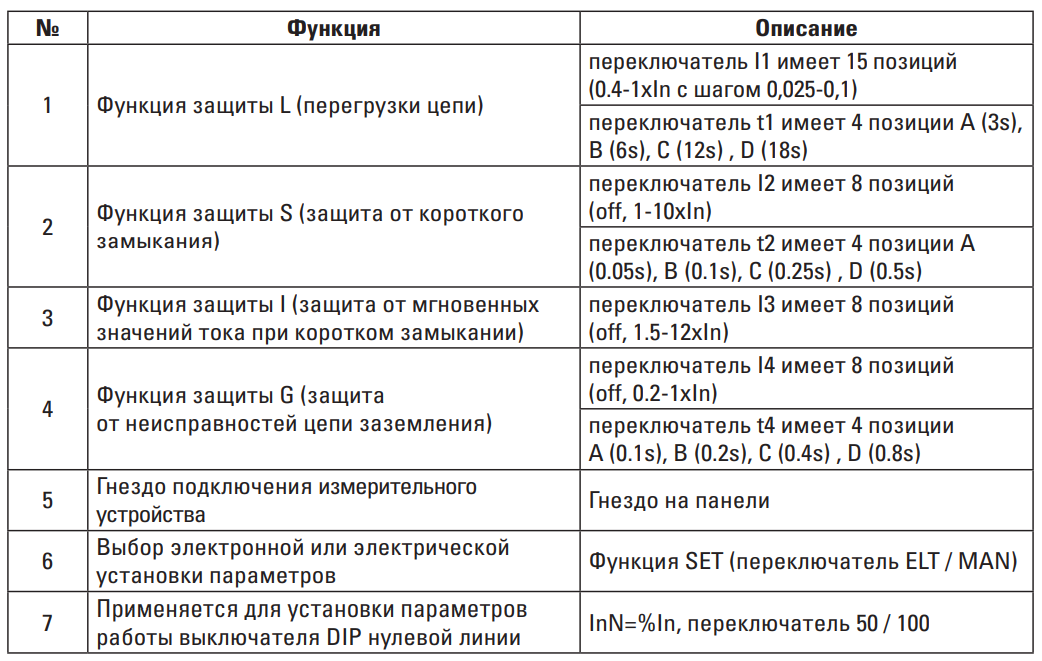

Данные расцепители обеспечивают защиту:

от перегрузок с регулируемыми уставками по току и времени (функция L):

• переключатель I1 имеет 15 позиций (0.4-1хIn с шагом 0,025-0,1),
• переключатель t1 имеет 4 позиции A (3s), B (6s), C (12s) , D (18s) для установки время-токовой характеристики;

от короткого замыкания с регулируемыми уставками по току и времени (функция S):

• переключатель I2 имеет 8 позиций (off, 1-10хIn),
• переключатель t2 имеет 4 позиции A (0.05s), B (0.1s), C (0.25s), D (0.5s);

от мгновенных значений тока при коротком замыкании с регулируемой уставкой по току (функция I):

• переключатель I3 имеет 8 позиций (off, 1.5-12хIn);

от неисправностей цепи заземления с регулируемыми уставками по току и времени (функция G):

• переключатель I4 имеет 8 позиций (off, 0.2-1хIn),
• переключатель t4 имеет 4 позиции A (0.1s), B (0.2s), C (0.4s) , D (0.8s

Также на блоке расцепителей находятся дополнительные функции:

• гнездо подключения измерительного устройства, обеспечивающего проверку расцепителя:
• выбор электронной (ELT) или ручной (MAN) установки параметров (Set),
• установка параметров работы DIP-выключателя нулевой линии (InN=%In).

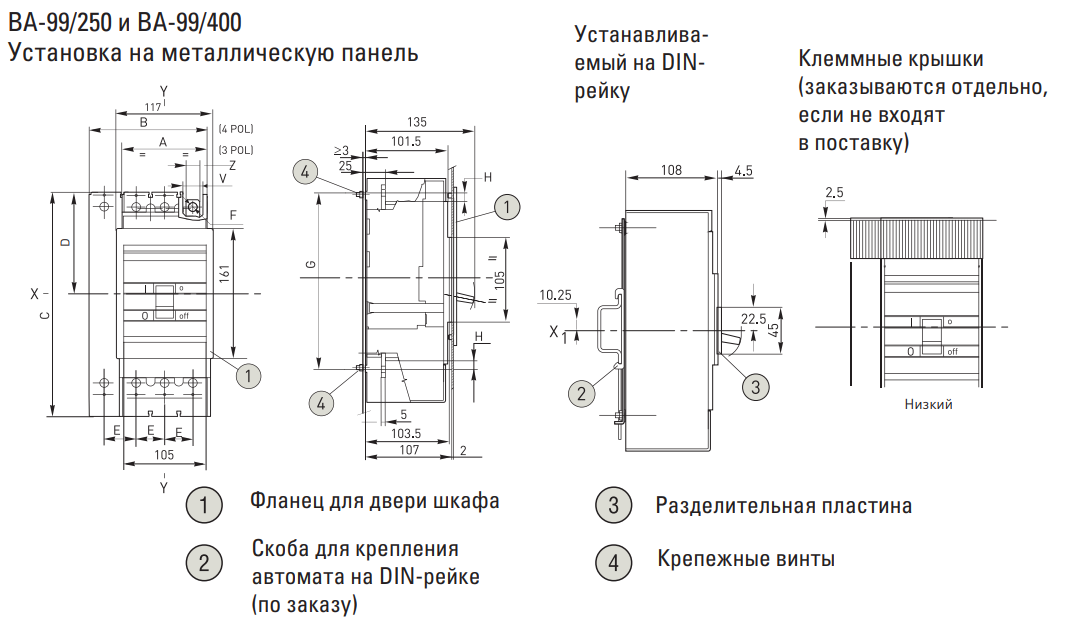

Установка ВА-99

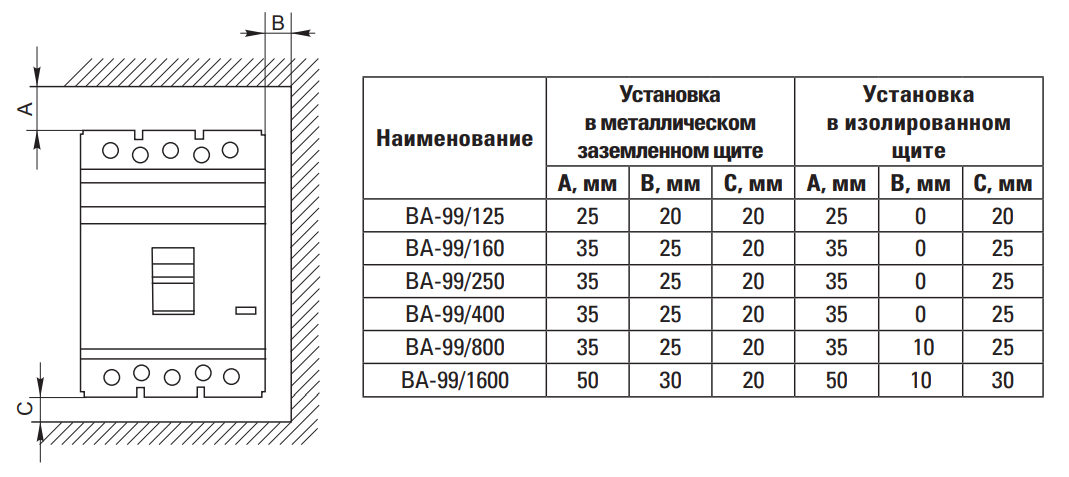

Минимальные расстояния до боковых стенок распределительного щита:

При установке автоматических выключателей в распределительном щите для обеспечения защиты от продуктов горения дуги, охлаждения и вентиляции, необходимо учитывать следующие расстояния:
А — между выключателем и верхней стенкой;
В — между выключателем и боковой стенкой;
С — между выключателем и нижней стенкой.
Данные расстояния должны быть добавлены к максимальным размерам выключателей всех вариантов, включая выводы.

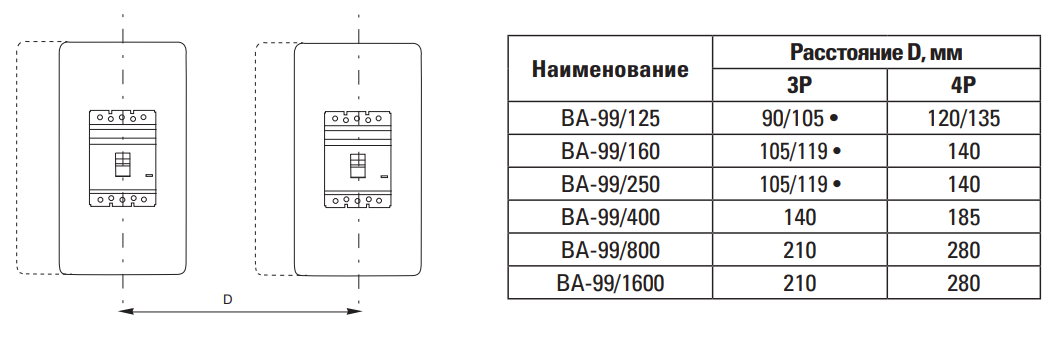

Минимальные расстояния между центрами двух горизонтально установленных выключателей:

• – данным значком обозначены расстояния для выключателей с ручным
  поворотным приводом.

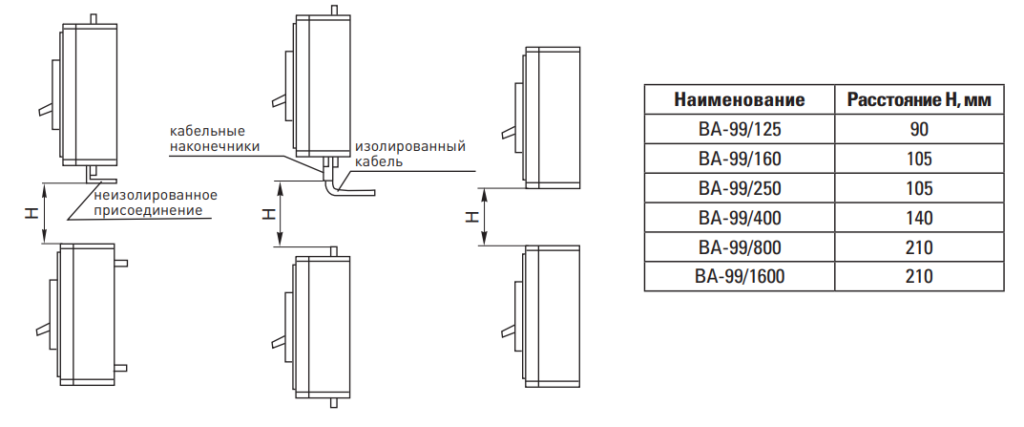

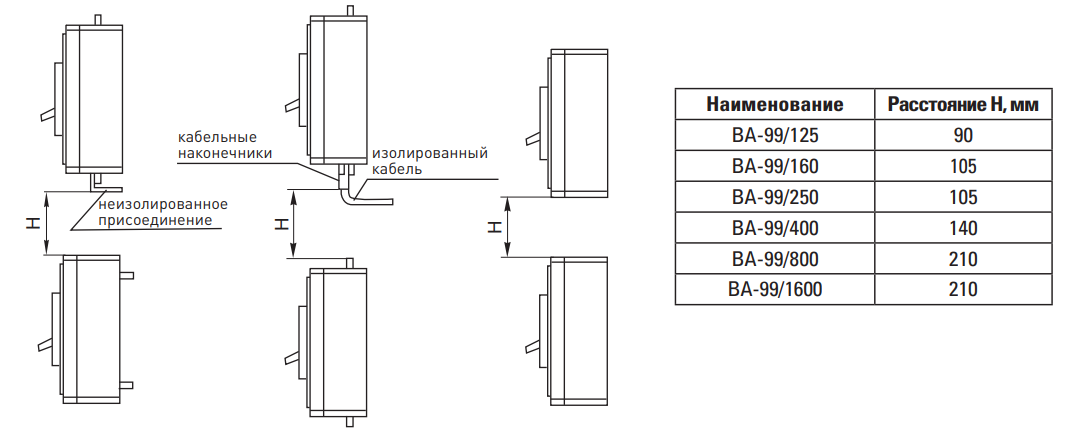

Минимальные расстояния между центрами двух вертикально установленных выключателей:

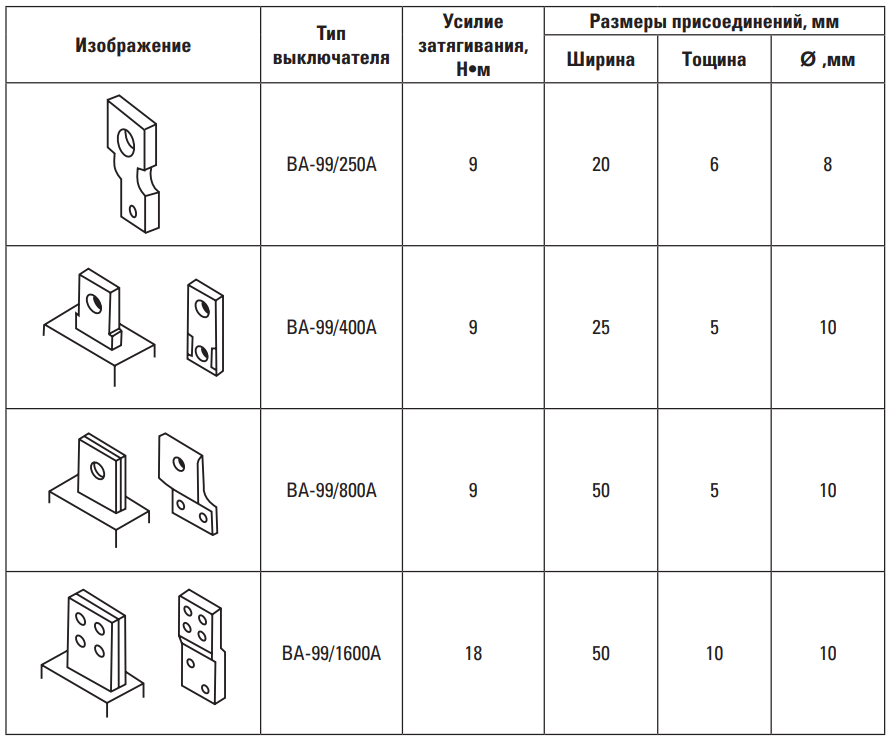

Параметры подключаемых проводников и усилия затяжки:

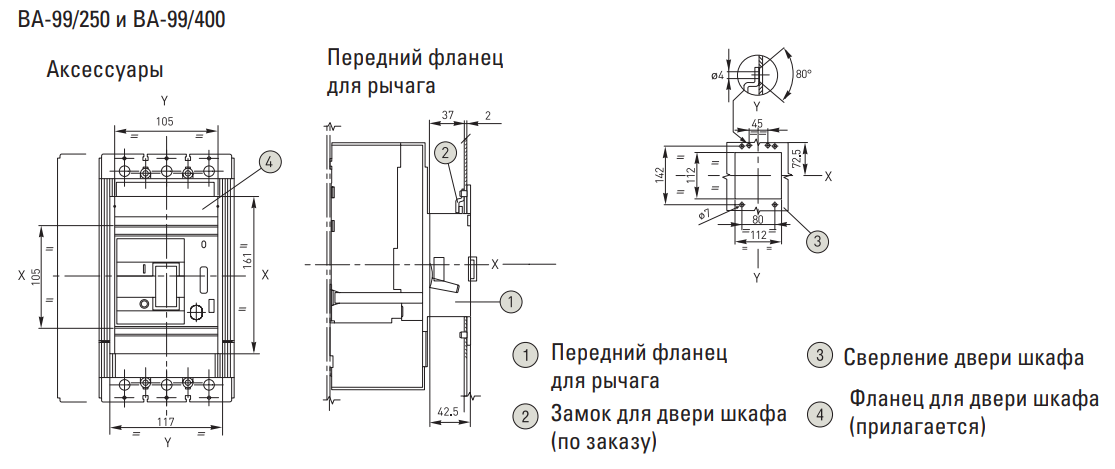

Аксессуары ВА-99

К автоматическим выключателям ВА-99 предлагается большой ассортимент дополнительных устройств:

• дополнительные контакты,
• аварийные контакты,
• расцепитель независимый,
• расцепитель минимальный,
• монтажные рейки для крепления на DIN-рейку (только для ВА99/125 А и ВА-99/160 А),
• ручной поворотный привод и электропривод.

Одновременно в выключатель можно установить только 1 дополнительный контакт и только 1 расцепитель.
Все дополнительные устройства изготовлены по ГОСТ Р 50030.2-2010 (МЭК 60947-2:2006).

Дополнительные аксессуары в комплект поставки автоматических выключателей ВА–99 не входят. Пользователь самостоятельно приобретает данное оборудование и комплектует выключатель ВА–99 в соответствии с особенностями защищаемого объекта.

Отвернув винты крепления фальш-панели, устанавливают в гнезда в корпусе выключателя необходимые расцепители и дополнительные контакты. Проводники от них аккуратно укладывают в боковые пазы корпуса, предварительно выдвинув вверх фальш-накладки. Сборку производят в обратном порядке.

Дополнительные устройства ВА–99/125А:

Расцепитель независимый – предназначен для дистанционного отключения автоматического выключателя. Представляет собой электромагнит, который, воздействуя на механизм «сброса», вызывает отключение выключателя при подаче напряжения от внешнего источника. После осуществления его дистанционного отключения включение выключателя производится вручную.

• Рабочее напряжение Ue, В 180-240
• Номинальная частота, Гц 40-60
• Диапазон рабочих напряжений (0,7-1,1)Ue
• Потребляемая мощность, ВА 150

Расцепитель минимального напряжения – минимальный расцепитель (РМ) вызывает отключение выключателя при снижении фазного
или линейного напряжения на его вводе до 70% от номинального, а также препятствует его включению, если напряжение в этой цепи меньше 85% от номинального. Основным назначением минимального расцепителя является отключение электрооборудования при недопустимом для него снижении напряжения. Минимальный расцепитель можно также использовать в качестве независимого расцепителя, если последовательно в цепь его управления включить кнопочный выключатель с размыкающим контактом. При кратковременном размыкании контакта кнопочного выключателя минимальный расцепитель отключит автоматический выключатель.

• Рабочее напряжение Ue, В 180-240
• Номинальная частота сети, Гц 40-60
• Диапазон напряжений включения расцепителя (0,85-1,1)Ue
• Диапазон напряжений удерживания (0,7-1,1)Ue
• Напряжение отключения <0,7Ue
• Потребляемая мощность, ВА 10

Дополнительные контакты – предназначены для сигнализации о положении силовых контактов выключателя.

Аварийный контакт – предназначены для сигнализации о срабатывании выключателя от сверхтока (перегрузки или короткого замыкания), независимого расцепителя, расцепителя минимального напряжения, кнопки «ТЕСТ». При возвращении выключателя в исходное состояние сигнализация отключается.

Фиксатор на монтажную рейку для ВА-99/125А,ВА-99/160А – предназначен для монтажа автоматических выключателей на DIN-рейку 35 мм.

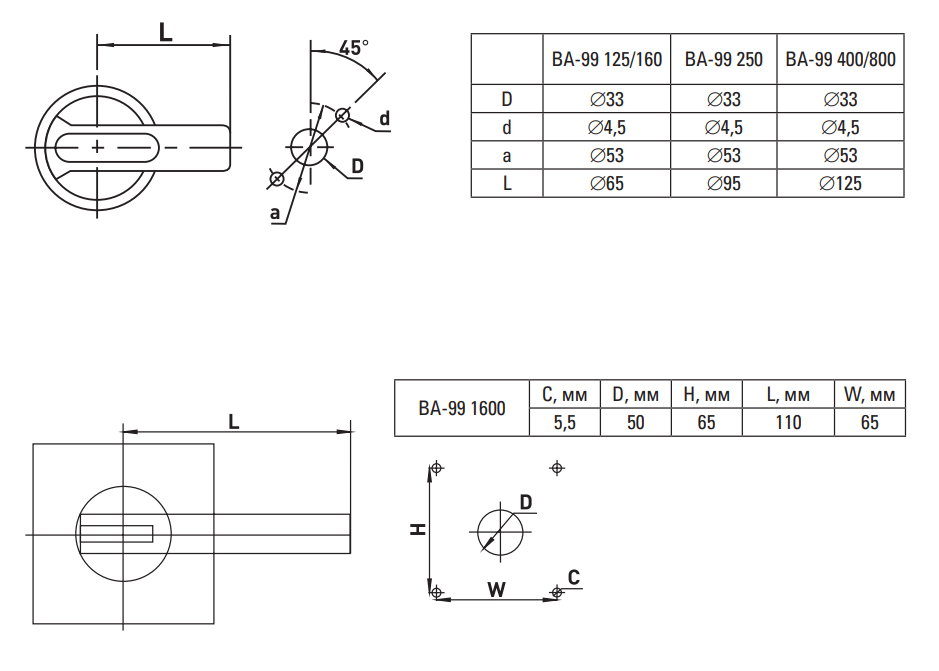

Привод ручной поворотный – привод ручной поворотный предназначен для преобразования вращательного движения в поступательное для управления автоматическим выключателем. Привод закрепляется непосредственно на выключателе, а поворотная рукоятка на двери распределительного устройства для оперирования выключателем через дверь. Для каждого типа корпуса подбирается соответствующий ручной привод.

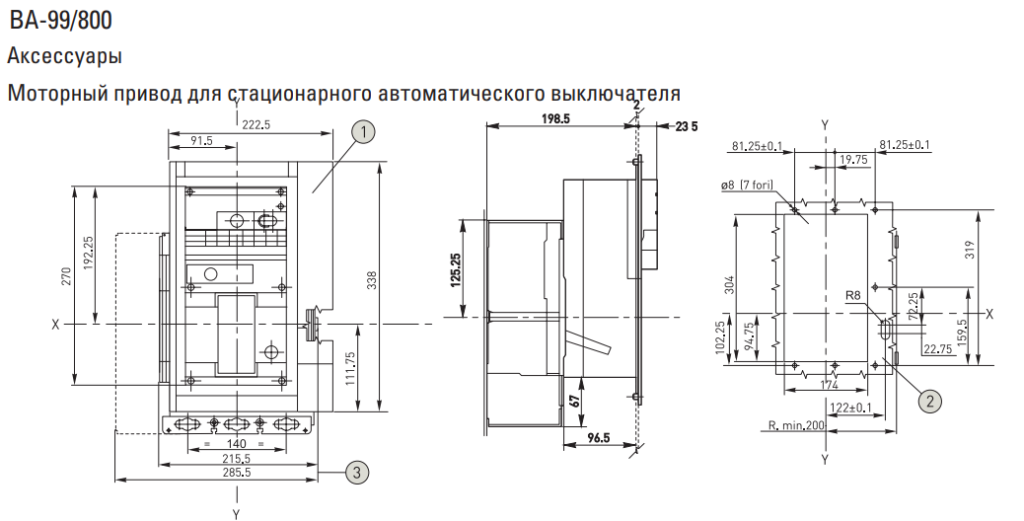

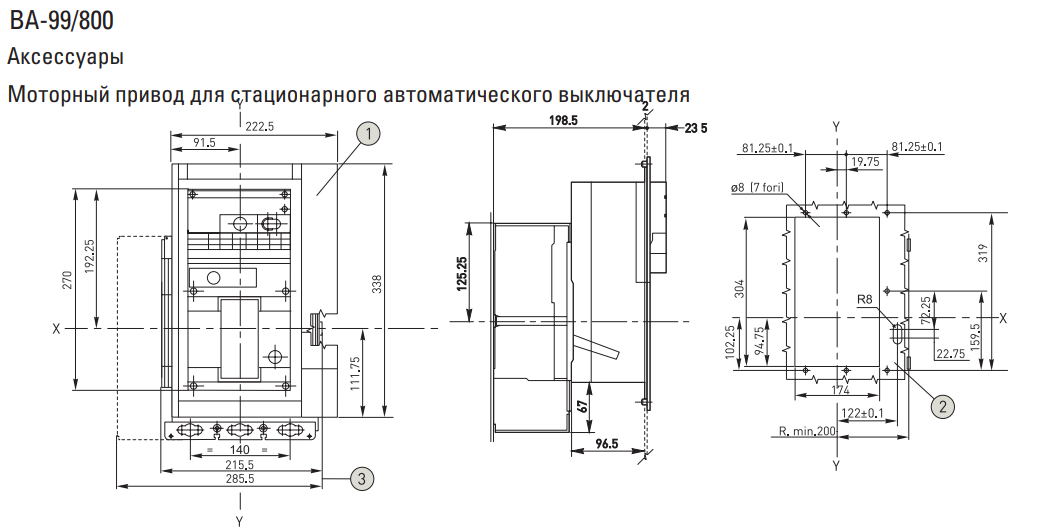

Электропривод CD-99 – предназначен для включения/выключения автоматических выключателей. Механизм с взводящим приводом автоматически подготавливает пружинную систему в процессе отключения автомата: запасенная энергия используется затем для включения. Для каждого
типа корпуса подбирается соответствующий электропривод.

• Номинальное рабочее напряжение, В 230
• Диапазон рабочих напряжений U, В (0,85-1,1)Ue
• Номинальная частота сети, Гц 50
