Надежные универсальные шкафы для сложных условий эксплуатации. Универсальные оболочки, предназначенные для эксплуатации
в самых разных условиях.
- Прочный цельносварной корпус
- Высокая степень пыле- и влагозащиты – IP66
- Установка монтажной платы или шасси с DIN-рейками
Применяются для сборки:
- шкафов управления
- шкафов автоматизации
- распределительных пунктов
Благодаря высокой степени защиты возможно применение на улице под открытым небом, в помещениях и цехах с повышенным
содержанием пыли. Позволяет установить силовое и модульное оборудование в одном корпусе.
Сплошной сварочный шов. Увеличенная толщина металла повышает устойчивость шкафа к внешним воздействиям. Оборудование
надежно фиксируется на монтажной плате. Герметичный полиуретановый уплотнитель автоматизированного нанесения.
Краска атмосферостойкая, адаптированная для эксплуатации под открытым небом. Металл предварительно фосфатируется.

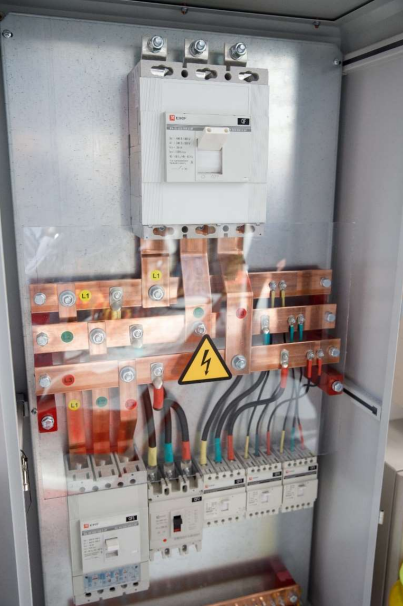

Универсальность – Шкаф предназначен для установки самого разного оборудования – от модульного автомата до частотного привода и УКРЭМ. Шкаф можно использовать как внутри здания, так и снаружи (климатическое исполнение У1, степень защиты IP66).

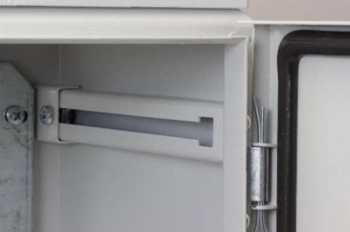

Плавная регулировка глубины установки монтажной панели, шасси с DIN-рейками и фальш-панелей – в зависимости от устанавливаемого оборудования.
Удобная заготовка кабельных вводов – Благодаря полноразмерным съемным кабельным фланцам можно разместить вводы разных диаметров по всей площади. Если необходимо изменить направление открывания двери, шкаф можно перевернуть, поменяв кабельные фланцы местами.
Монтажный профиль на двери – Позволяет установить перфорированный кабельный канал и создать кабельные стяжки на двери шкафа.
Монтажный комплект для сохранения герметичностипри навесной установке шкафа.
Возможность установить навесной шкаф на полу, используя цоколь.

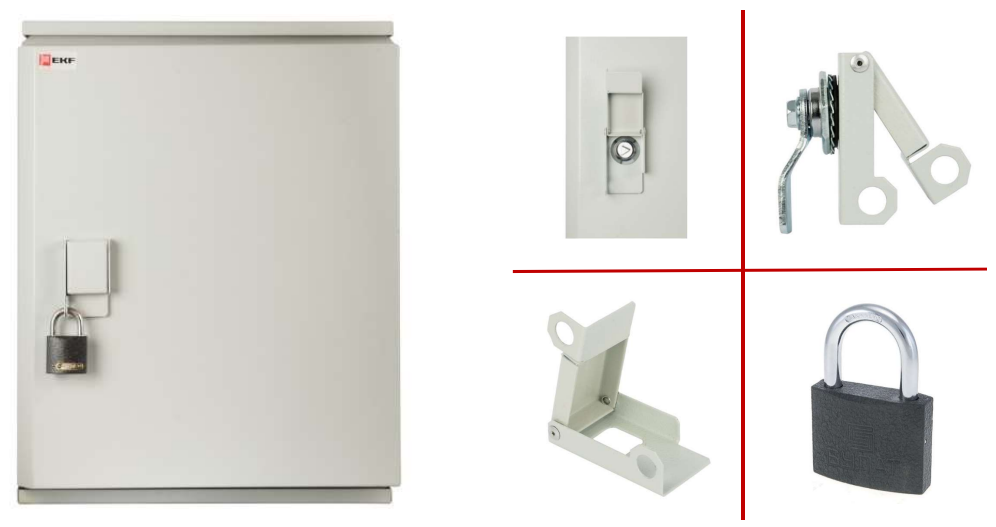

Возможность установки дополнительной защиты для предотвращения несанкционированного допуска к оборудованию с возможностью опломбировки:
Накладка для навесного замка и опломбировки EKF PROxima cover-3

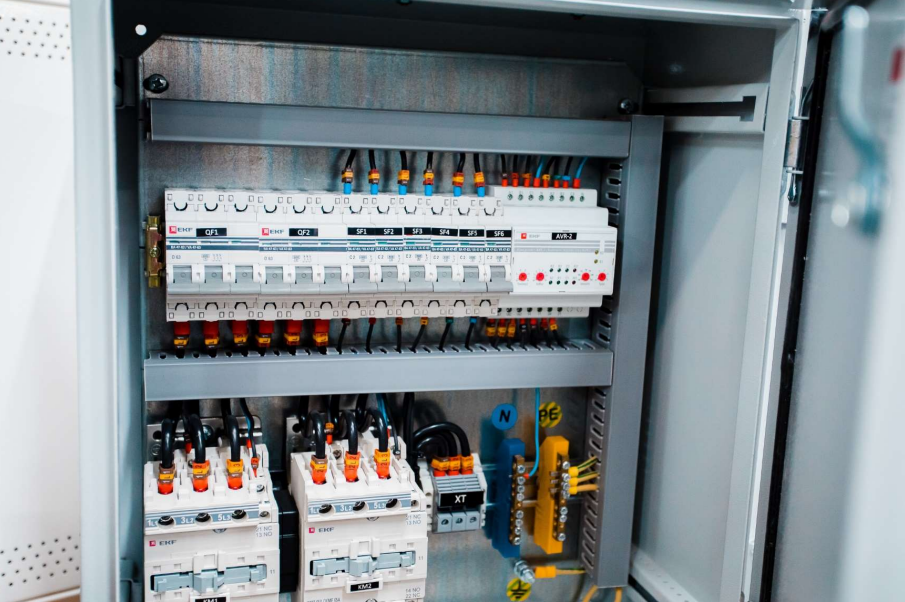

В шкаф по выбору можно установить монтажную панель либо шасси с DIN-рейками, они выполнены съемными, что облегчает процесс монтажа оборудования. При выборе шасси с DIN-рейками рекомендуется приобрести и соответствующую фальшпанель.
Варианты установки ЩМПг Гранит

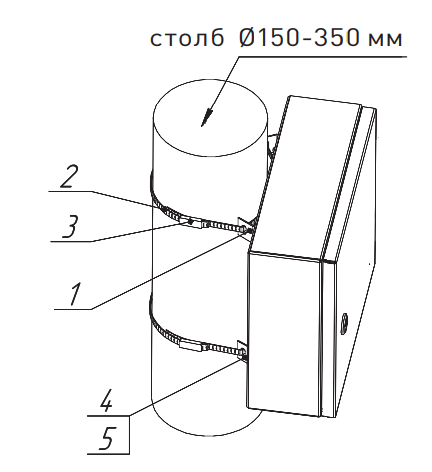

Комплект для монтажа к столбу EKF PROxima mb54-1k
- Кронштейн оцинк. – 4 шт.
- Хомут ленточный – 2 шт.
- Замок – 2 шт.
- Винт М6х16 – 4 шт.
- Гайка с фланцем М6 – 4 шт.

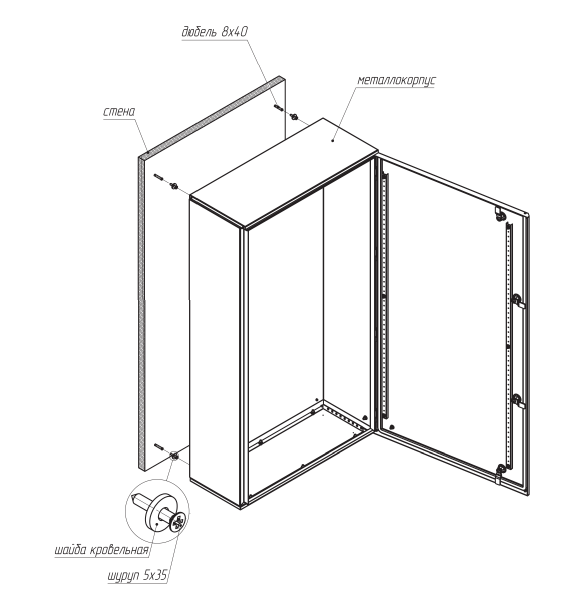

Для удобства настенной установки на задней стенке щита заготовлены монтажные отверстия и прилагается крепежный комплект.

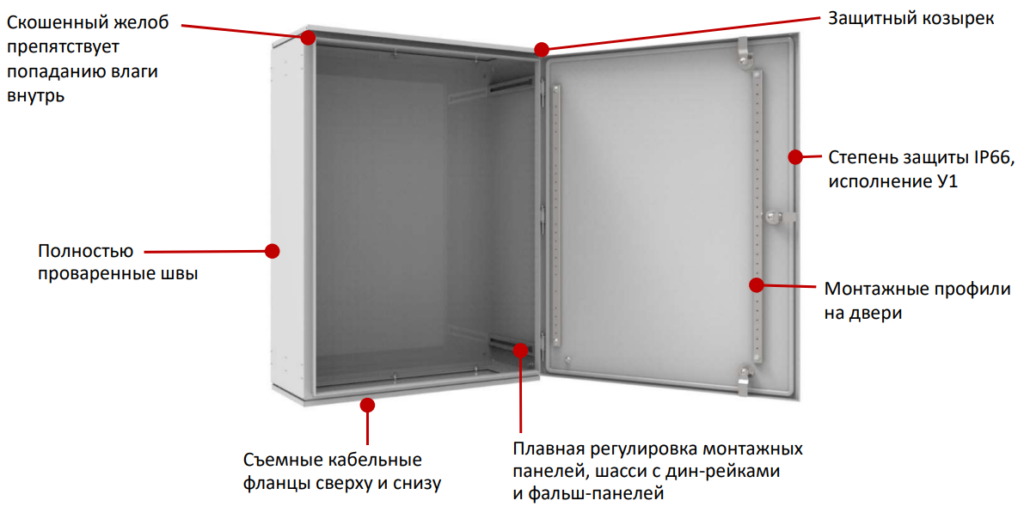

Модели со степенью защиты IP66 оснащены скошенным желобом в конструкции корпуса, что дает дополнительную защиту от проникновения влаги и грязи внутрь щита.
Порядок монтажа
- Открыть дверцу шкафа.
- Установить монтажную панель или шасси с DIN-рейками.

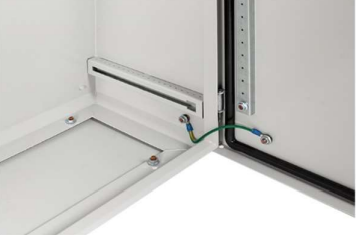

- Установить поводок заземления, знаки «Земля» внутри корпуса и на внутренней стороне двери.
- Установить необходимое электрооборудование и комплектующие.
- Выполнить внутренние электрические соединения, проверить качество монтажа.
- Установить шкаф на место эксплуатации и надежно закрепить через предусмотренные отверстия.
- Подключить вводные проводники, убедившись, что проводники обесточены.
- Установить на наружной стороне дверцы шкафа знак «Молния».

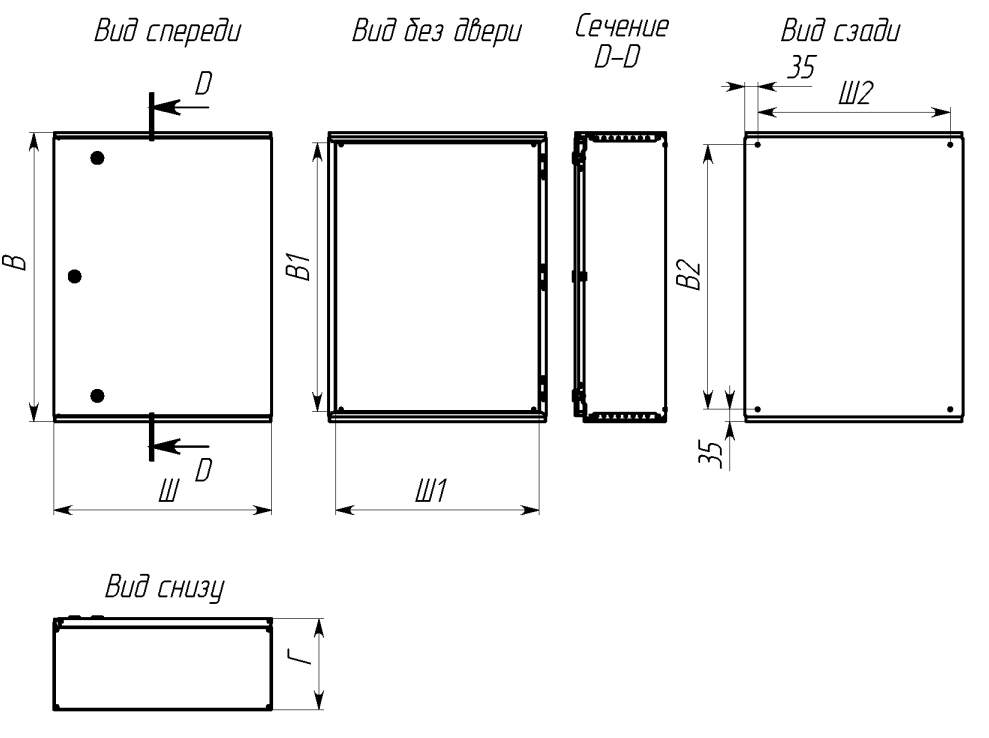

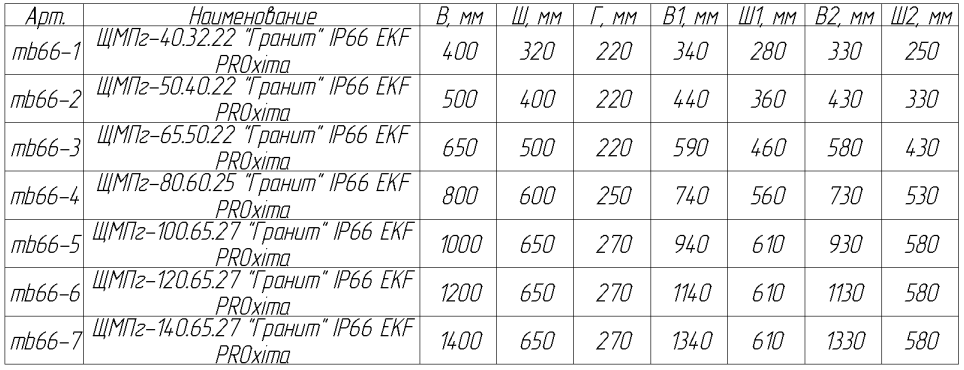

Габариты
Шкафы ГРАНИТ стабильно в наличии. Это позиция, регулярно обновляется при пополнении запасов на складе. Собственное производство компании ЕКФ. Возможность оперативного дозаказа продукции и кастомизации.
