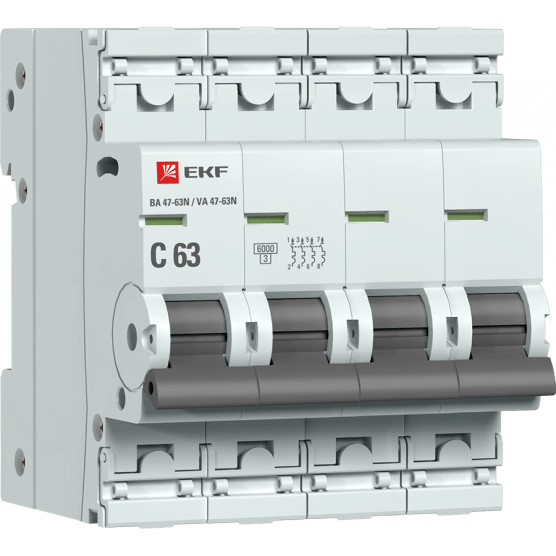

Автоматический выключатель 4P 63А (C) 6кА ВА 47-63N EKF PROxima M636463C
Особенностью ВА 47-63N является усовершенствованная конструкция.
Выключатели автоматические имеют пластиковые крышки, закрывающие доступ к винтовым зажимам и служащие для опломбирования автоматических выключателей, что исключает несанкционированный доступ к проводникам.
Корпус выключателей усилен дополнительными заклепками для обеспечения его максимальной жесткости.
Выключатели оборудованы удобной рукояткой управления, обеспечивающей надежное оперирование аппаратами. На лицевой панели автоматических выключателей имеется цветовой индикатор реального состояния контактов.
Конструкция двухпозиционного зажима обеспечивает удобный монтаж выключателя на DIN-рейку.
Техническая спецификация
|
Статус
|
Регулярная
|
|
Номинальное импульсное выдерживаемое напряжение Uimp
|
4кВ
|
|
Тип напряжения
|
AC
|
|
Глубина установочная (встраив.)
|
45мм
|
|
Номин. ток
|
63А
|
|
Номин. напряжение
|
400В
|
|
Частота
|
50…50Гц
|
|
Характеристика срабатывания (кривая тока)
|
D
|
|
Номин. напряжение изоляции Ui
|
660В
|
|
Класс токоограничения
|
3
|
|
Категория перенапряжения
|
3
|
|
Степень загрязнения
|
2
|
|
Модульная ширина (общ. кол-во модульных расстояний)
|
6
|
|
Степень защиты (IP)
|
IP20
|
|
Количество защищенных полюсов
|
4
|
|
Отключение нейтрали (N)
|
Да
|
|
Отключающая способность по EN 60898
|
10кА
|
|
Подходит для скрытого монтажа (заподлицо)
|
Нет
|
|
Поперечн. сечение подключ. однопроволочного (жесткого) провода
|
1…35мм²
|
|
Поперечн. сечение подключ. многопроволочного (гибкого) провода
|
1…25мм²
|
|
Рабочая температура окружающей среды
|
-25…50°C
|
|
Возможна дополнит. комплектация
|
Да
|
|
Общ. количество полюсов
|
4
|
|
Серия
|
PROxima
|
|
Гарантийный срок хранения, лет
|
7
|
|
Гарантийный срок эксплуатации, лет
|
7
|
|
Способ монтажа
|
DIN-рейка
|
|
Механическая износостойкость, кол-во циклов
|
20000
|
|
Коммутационная износостойкость, кол-во циклов
|
7
|
|
Срок службы, лет
|
20
|
|
Серия продукции
|
ВА 47-63N
|
