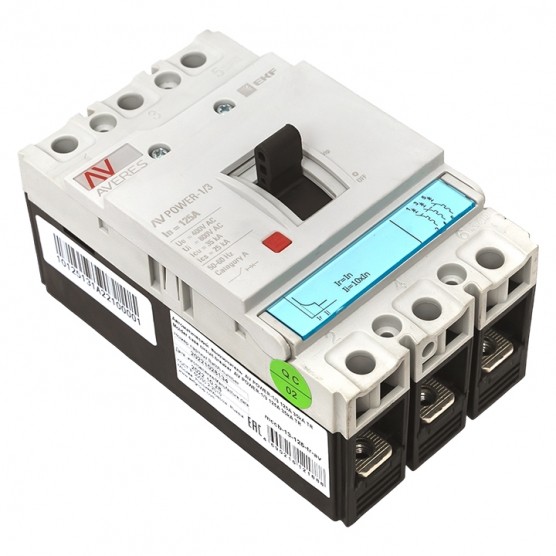

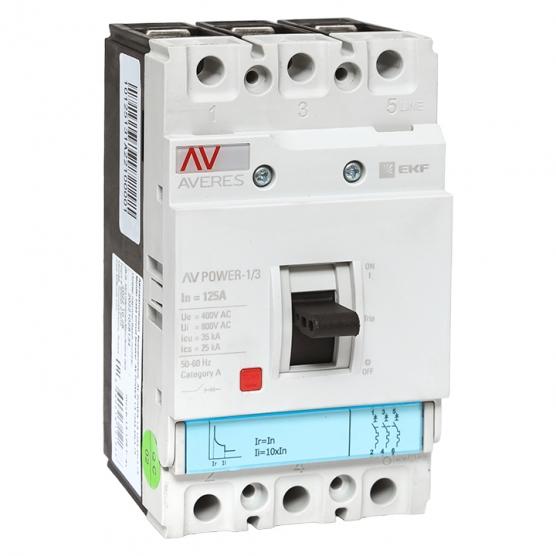

AV POWER-1/3 125А 35kA TR, mccb-13-125-TR-av
Автоматический выключатель AV POWER-1/3 125А 35kA TR предназначены для нечастых оперативных включений и отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий распределительных сетей и электродвигателей.
Номинальный ток 125А, отключающая способность 35 кА, TR – термомагнитный расцепитель.
- самопозиционирующаяся контактная система
- магнитное поле, которое увлекает дугу в дугогасительную камеру
- уменьшенный износ контактной группы
- серебро содержащие контактные площадки
- широкий выбор аксессуаров

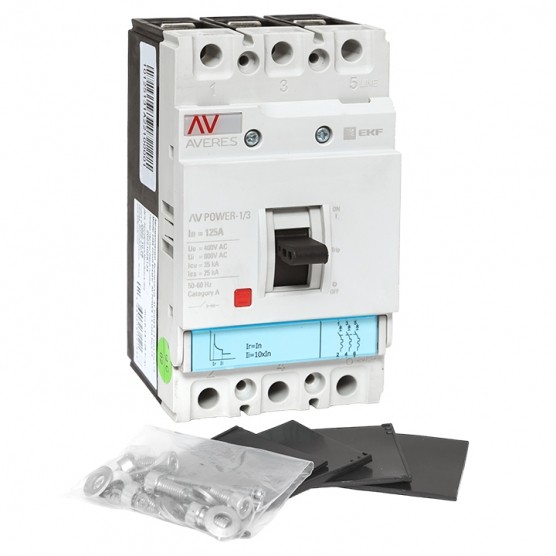

Комплектация:
1. Выключатель AV POWER – 1 шт.;
2. Паспорт – 1 шт.;
3. Межфазные перегородки – 1 комплект;
4. Комплект для присоединения – 1 комплект.
Характеристики
Статус: | Регулярная |
Рабочая отключающая способность, Ics, кА | 35 |
Номинальный ток Iu, А, А | 125 |
Количество полюсов | 3 |
Диапазон уставки тока расцепления, А | 125…125 |
Номин. напряжение, В | 400…690 |
Номин. откл. способность Icu, кА, при 400 В, 50 Г, кА | 35 |
Номин. отключающая способность по IEC 60947-2, кА | 35 |
Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А | 1250…1250 |
Подходит для монтажа на DIN-рейку | Нет |
Встроенная защита от замыканий на землю | Нет |
Конструкция прибора | Комплектное устройство в корпусе |
Моторный привод опционально | Да |
С расцепителем минимального напряжения | Нет |
Срок службы, лет | 10 |
Крепление на DIN рейку | Нет |
Диапазон краткосрочной задержки расцепителя короткого замыкания, А | 1250…1250 |
Тип подключения силовой электрич. цепи | Болтовое соединение |
Возможность установки индикатора отключения | Да |
Тип элемента управления | Рычаг купольный |
Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
Моторный привод встроенный | Нет |
Вид подключения главной электрич. цепи | Передняя сторона |
Номин. отключающая способность по EN 60898, кА | 35 |
Степень защиты (IP) | IP30 |
Количество вспомогат. переключающих контактов | 0 |
Гарантийный срок эксплуатации, лет | 10 |
Комплектное устройство с утройством защиты | Да |
Выключатели AV POWER могут комплектоваться дополнительными устройствами:
независимыми расцепителями – предназначен для дистанционного отключения автоматического выключателя.
- Автоматические выключатели в литом корпусе
AV POWER-1 Независимый расцепитель SHT для TR DC24; mccb-1L-SHT-TR-DC24-av
4221,80₽ В корзину - Автоматические выключатели в литом корпусе
AV POWER-1 Независимый расцепитель SHT для TR DC220V слева; mccb-1L-SHT-TR-dc220-av
3060,83₽ В корзину - Автоматические выключатели в литом корпусе
AV POWER-1 Независимый расцепитель SHT для TR AC400V слева; mccb-1L-SHT-TR-ac400-av
2550,68₽ В корзину - Автоматические выключатели в литом корпусе
AV POWER-1 Независимый расцепитель SHT для TR AC230V слева; mccb-1L-SHT-TR-ac230-av
2550,68₽ В корзину
расцепителями минимального напряжения – вызывает отключение выключателя при снижении напряжения на его вводе до 70% от номинального, а также препятствует его включению, если напряжение в этой цепи менее 85% от номинального.
- Автоматические выключатели в литом корпусе
AV POWER-1 Минимальный расцепитель UVT для TR справа; mccb-1R-UVT-TR-av
3643,80₽ В корзину
дополнительными и аварийными контактами – аварийный показывает отключение автомата по аварии, дополнительный контакт показывает состояние главных контактов.
- Автоматические выключатели в литом корпусе
AV POWER-1 Доп. и аварийный контакт AX+AL для TR справа; mccb-1R-AX+AL-TR-av
2412,72₽ В корзину - Автоматические выключатели в литом корпусе
AV POWER-1 Доп. и аварийный контакт AX+AL для TR слева; mccb-1L-AX+AL-TR-av
2412,72₽ В корзину - Автоматические выключатели в литом корпусе
AV POWER-1 Дополнительный контакт AX для TR справа; mccb-1R-AX-TR-av
1245,27₽ В корзину - Автоматические выключатели в литом корпусе
AV POWER-1 Дополнительный контакт AX для TR слева; mccb-1L-AX-TR-av
1245,27₽ В корзину - Автоматические выключатели в литом корпусе
AV POWER-1 Аварийный контакт AL для TR справа; mccb-1R-AL-TR-av
1167,46₽ В корзину - Автоматические выключатели в литом корпусе
AV POWER-1 Аварийный контакт AL для TR слева; mccb-1L-AL-TR-av
1167,46₽ В корзину
втычными панелями – для оперативной замены
- Автоматические выключатели в литом корпусе
Панель втычная AV POWER-1/3TR переднего присоед. PID-1/3F 125А EKF Averes mccb-1TR-pin13F-125A
11388,76₽ В корзину - Автоматические выключатели в литом корпусе
Панель втычная AV POWER-1/3TR заднего присоед. PID-1/3R 125А EKF Averes mccb-1TR-pin13R-125A
11388,76₽ В корзину
ручным поворотным приводом и электроприводом – предназначен для ручного включения и отключения выключателя
через дверь шкафа. CS1 – с центральным приводным механизмом, CS2 – с приводным механизмом эксцентриком.
- Автоматические выключатели в литом корпусе
AV POWER-1 Электропривод CD2 для TR; mccb-1-CD2-TR-av
17980,55₽ В корзину - Автоматические выключатели в литом корпусе
AV POWER-1 Ручной поворотный привод CS2 для TR; mccb-1-CS2-TR-av
2915,07₽ В корзину - Автоматические выключатели в литом корпусе
AV POWER-1 Ручной поворотный привод CS1 для TR; mccb-1-CS1-TR-av
2357,99₽ В корзину
расширители выводов.
- Автоматические выключатели в литом корпусе
AV POWER-1 Расширители выводов K3 для TR; mccb-1-K3-TR-av
4088,38₽ В корзину - Автоматические выключатели в литом корпусе
AV POWER-1 Расширители выводов K2 для TR; mccb-1-K2-TR-av
2512,98₽ В корзину
