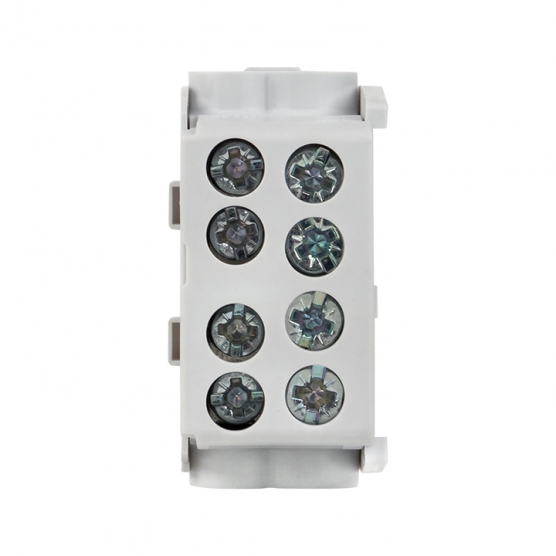

Клемма распределительная КСР с двойным винтом 2×25/2×16 серая EKF PROxima ksr-2.25-2.16-grey
Клеммы КСР предназначены для подключения и разветвления фазных, нулевых проводников и проводников заземления с сечением до 35 мм2. Благодаря данным клеммам можно закрепить проводник двумя винтами, что позволяет увеличить площадь контакта и обеспечить повышенную фиксацию. Две пары отверстий разного диаметра позволяют произвести переход на другое сечение.
Техническая спецификация
|
Статус
|
Регулярная
|
|
Поперечн. сечение подключ. тонкопроволочного провода с наконечником
|
2.5…16 / 2.5…25мм²
|
|
Цвет
|
Серый
|
|
Поперечн. сечение подключ. однопроволочного (жесткого) провода
|
2.5…16 / 2.5…25мм²
|
|
Номин. ток In
|
100А
|
|
Рабочая температура
|
-40…80°C
|
|
Материал изоляции корпуса
|
Полиамид (PA)
|
|
Поперечн. сечение подключ. многопроволочного (гибкого) провода
|
2.5…16 / 2.5…25мм²
|
|
Поперечн. сечение подключ. тонкопроволочного провода без наконечника
|
2.5…16 / 2.5…25мм²
|
|
Серия
|
EKF
|
|
Способ монтажа
|
DIN-рейка
|
|
Номин. напряжение
|
400…400В
|
|
Длина
|
44мм
|
|
Класс воспламеняемости изоляц. материала согл. UL94
|
V0
|
|
Ширина/размер ячейки
|
20мм
|
|
Высота (на мин. возможной высоте установки)
|
34мм
|
|
Требуется торцевая пластина
|
Нет
|
|
Тип электрич. соединения 1
|
Винтовое соединение
|
|
Тип электрич. соединения 2
|
Винтовое соединение
|
|
Количество уровней
|
1
|
|
Количество зажимов на 1 уровень
|
4
|
|
Соединенные внутри уровни (между собой)
|
Нет
|
|
Позиция соединения
|
Сбоку
|
|
Проверено на взрывобезопасность по версии “Ex e”
|
Нет
|
