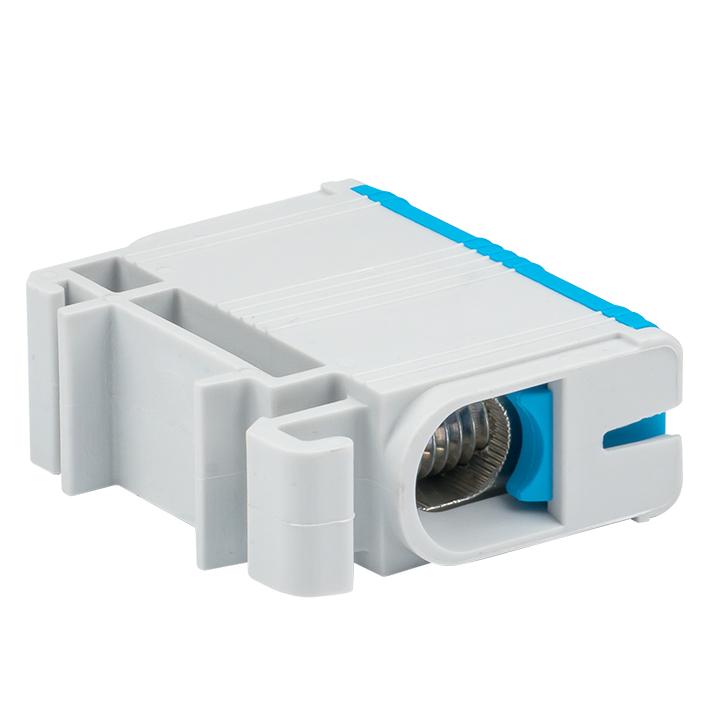

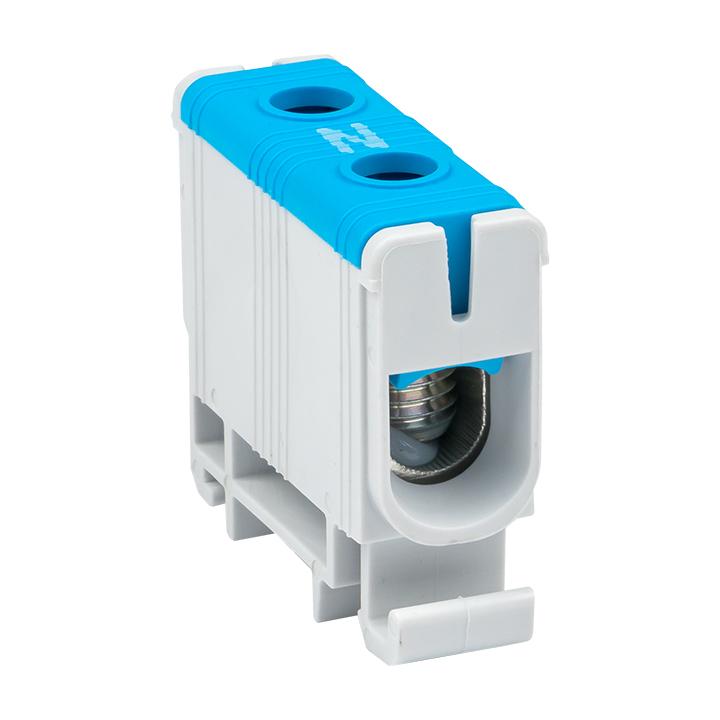

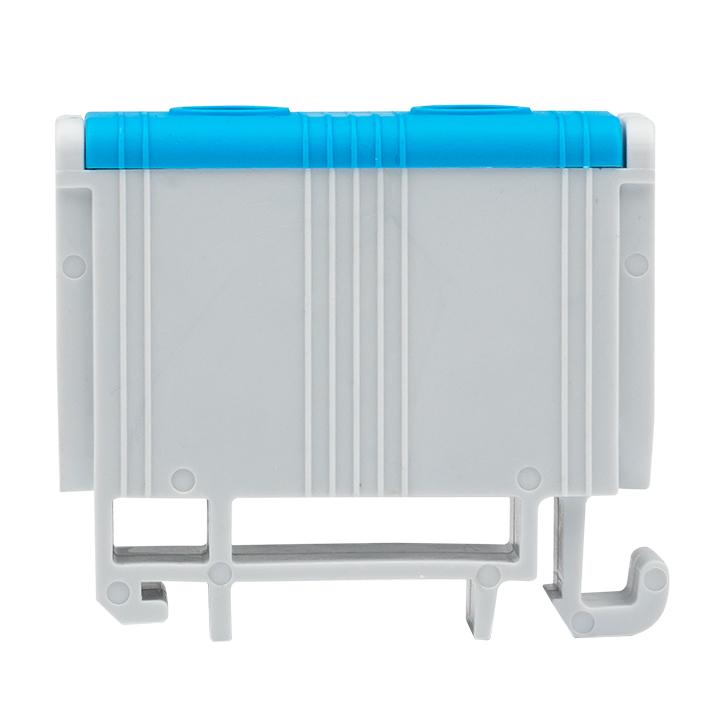

Клемма силовая вводная КСВ 16-50 синяя EKF PROxima, plc-kvs-16-50-blue
Клеммы КСВ EKF PROxima предназначены для присоединения вводных медных и алюминиевых проводников. Подключаться могут одножильные и многожильные проводники, а также гибкие многопроволочные провода с наконечником. Сечение подключаемых проводов: от 2,5 до 240 мм2 (в зависимости от габарита клемм).
Фиксация клеммы на DIN-рейке происходит с помощью специального фиксатора, после приложения незначительного усилия при установке клеммы.
Процесс подключения проводника к клемме осуществляется классическим способом – ослабить винт со шлицем под шестигранный ключ, далее вставить проводник в отверстие и затянуть винт. КСВ обеспечивают безопасное соединение медных и алюминиевых проводников.
Характеристики
Статус: | Регулярная |
Способ монтажа | DIN-рейка |
Цвет | Синий |
Номин. ток In, А | 160 |
Позиция соединения | Сбоку (поперечное) |
Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм? | 2.5…50 |
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм? | 2.5…50 |
Количество зажимов на 1 уровень | 2 |
Высота (на мин. возможной высоте установки), мм | 43 |
Номин. (расчетное) напряжение, В | 800 |
Ширина/размер ячейки, мм | 17,8 |
Длина, мм | 49 |
Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм? | 2.5…50 |
Срок службы, лет | 10 |
Проверено на взрывобезопасность по версии "Ex e" | Нет |
Материал изоляции корпуса | Полиамид (PA) |
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм? | 2.5…50 |
Рабочая температура, °C | -40…80 |
Требуется торцевая пластина | Нет |
Класс негорючести изоляц. материала согл. UL94 | V0 |
Гарантийный срок эксплуатации, лет | 7 |
Соединенные внутри уровни (между собой) | Нет |
Количество уровней | 1 |
Тип электрич. соединения 2 | Винтовое соединение |
Тип электрич. соединения 1 | Винтовое соединение |
Серия | PROxima |
Олег М. –
Хорошая силовая клемма. В серии всего 3 расцветки под одну фазу, ноль и землю, под 3-х фазовое подключение нет с нужной цветовой маркировкой. 6? в нем как карандаш в стакане. Не рекомендую их брать под 6?, лучше брать клеммы где 6? заявленны как “до”, а не “от”. Если брать как переход с СИП, то лучше использовать прорезные зажимы или “орехи” или после СИП пускать большее сечение чем 6?.
Валерий С. –
Обеспечивает качественное соединение проводников. Пластиковый корпус изделия не достаточно прочен в месте соединения составных частей. Соответствует назначению.
Михаил К. –
Простота монтажа. Хорошая пропускная способность. Затягивать надо шестигранником. Рекомендую. Простота монтажа.. Работает уже 2 месяца нареканий нет. У меня с помощью их сделан переход с сип на внутридомовой кабель. Я доволен. Рекомендую.
