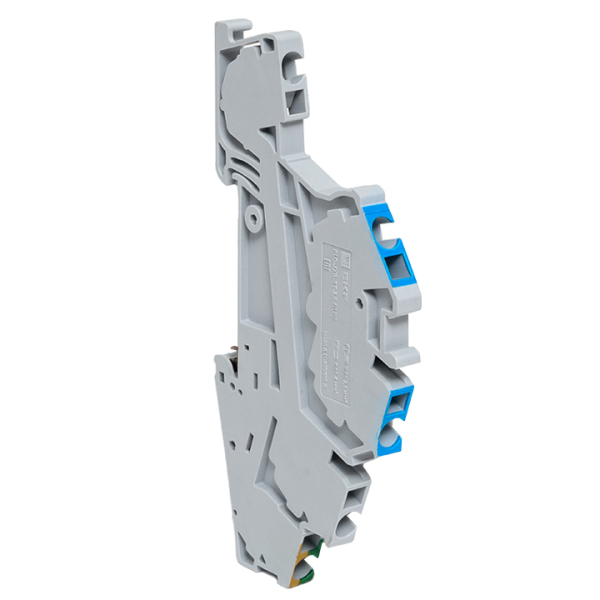

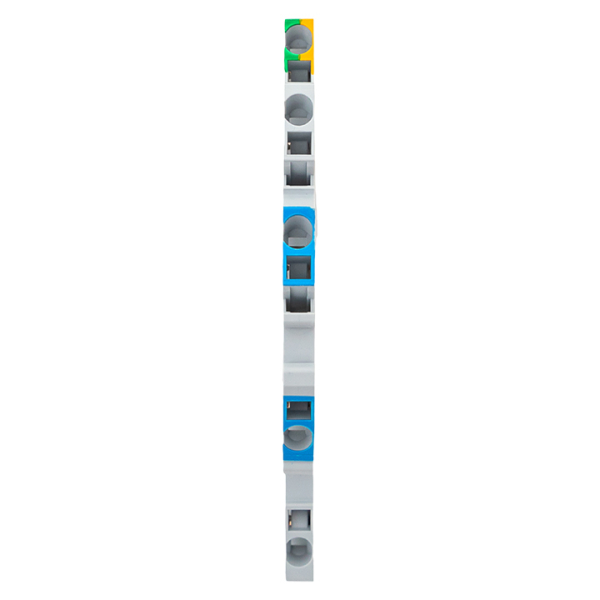

Колодка клеммная пружинная JXB-ST-2.5-NLPE 30A EKF plc-jxb-st-2.5-nlpe

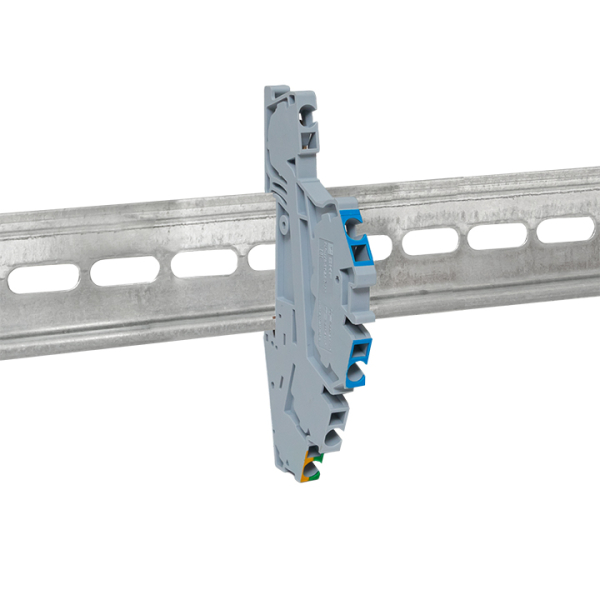

Колодки клеммные JXB-ST JXB-S EKF PROxima самозажимные устанавливаются на DIN-рейку 35 мм и предназначены для использования в распределительных щитах – для подключения и разветвления фазных, нулевых и проводников заземления различных сечений. Особое преимущество данных клемм – в безвинтовом креплении проводников: используются подпружиненные самозажимные контакты.
Подвод проводника осуществляется сверху клеммы. Для отсоединения проводника необходимо нажать отверткой на пружину через отверстие, расположенное сверху клеммы. Рассчитаны на применение в цепях переменного тока с напряжением до 800 В и частотой 50 Гц. Клеммы изготавливаются из огнестойкого полиамида следующих цветов: серый, желто-зеленый (земля).
Дополнительно к клеммам выпускаются боковые заглушки для закрытия контактов конечной клеммы, перемычки для разветвления проводников, маркеры и др.
Техническая спецификация
| Статус | Регулярная |
| Цвет | Серый |
| Номин. ток In, А | 30 |
| Количество уровней | 3 |
| Длина, мм | 52 |
| Количество зажимов на 1 уровень | 2 |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 0.5…2.5 |
| Ширина/размер ячейки, мм | 963 |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² | 0.5…1.5 |
| Высота (на мин. возможной высоте установки), мм | 485 |
| Номин. напряжение, В | 800…800 |
| Позиция соединения | Сбоку |
| Серия | PROxima |
| Рабочая температура, °C | -40…80 |
| Класс воспламеняемости изоляц. материала согл. UL94 | V0 |
| Требуется торцевая пластина | Да |
| Тип электрич. соединения 1 | Соединение с пружинным зажимом |
| Тип электрич. соединения 2 | Соединение с пружинным зажимом |
| Соединенные внутри уровни (между собой) | Нет |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² | 0.5…2.5 |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 0.5…2.5 |
| Материал изоляции корпуса | Полиамид (PA) |
| Проверено на взрывобезопасность по версии “Ex e” | Нет |
