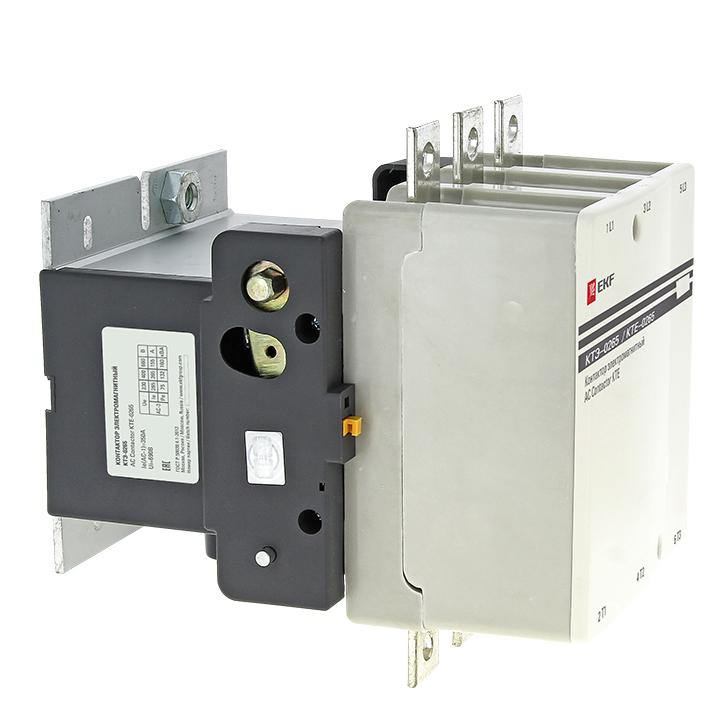

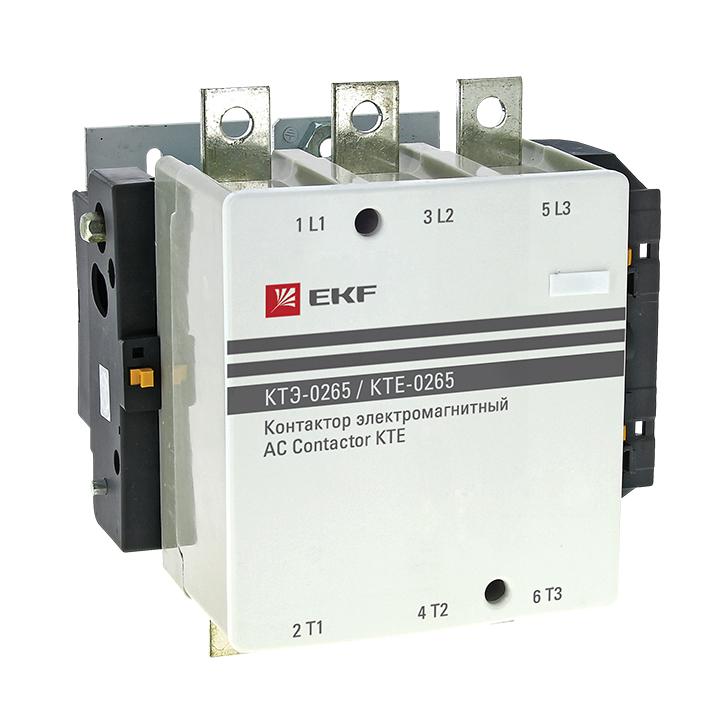

Контактор КТЭ 265А 380В NO EKF PROxima, ctr-b-265-380

Контакторы КТЭ EKF PROxima состоят из корпуса, закрепленных в нем неподвижных контактов, подвижных контактов, которые закреплены в подвижной части магнитной системы. Неподвижная часть магнитной системы закреплена жестко в корпусе КTЭ. Пружина препятствует смыканию контактов. При подаче напряжения на катушку управления в магнитной системе контактора возникает магнитное поле, которое, преодолевая сопротивление пружины, смыкает магнитную систему и замыкает контакты. При отключении напряжения с катушки управления пружина размыкает контакты.
Реверсивная схема КТЭ EKF PROxima представляет собой два контактора КТЭ EKFPROxima, смонтированных на двух направляющих, между контакторами расположена механическая блокировка, препятствующая одновременному включению двух контакторов. Клеммы контакторов соединены соответствующими шинами. Контактор серии КТЭ EKF PROxima награжден медалью международной выставки «Электро-2008» в номинации «Лучшее электрооборудование».

Характеристики

Статус:	Регулярная
Номин. коммутируем. мощность при AC-3, 400 В, кВт	132
Количество нормально разомкнутых (НО) силовых контактов	3
Количество нормально замкнутых (НЗ) силовых контактов	0
Количество вспомогат. нормально разомкнутых (НО) контактов	1
Количество вспомогат. нормально замкнутых (НЗ) контактов	0
Номин. раб. ток Ie при AC-3, 400 В, А	265
Номин. раб. ток Ie при AC-1, 400 В, А	350
Номин. напряжение питания цепи управления Us AC 50 Гц, В	320…440
Номин. напряжение питания цепи управления Us постоян. тока DC, В	0…0
Номинальная рабочая мощность NEMA, кВт	70
Номин. раб. ток Ie при AC-4, 400 В, А	98
Срок службы, лет	10
Номин. коммутируем. мощность при AC-4, 400 В, кВт	49
Гарантийный срок эксплуатации, лет	7
Тип напряжения управления	AC (перемен.)
Тип подключения силовой электрич. цепи	Винтовое соединение
Номин. напряжение питания цепи управления Us AC 60 Гц, В	0…0
Модульное исполнение	Нет
Серия	PROxima
