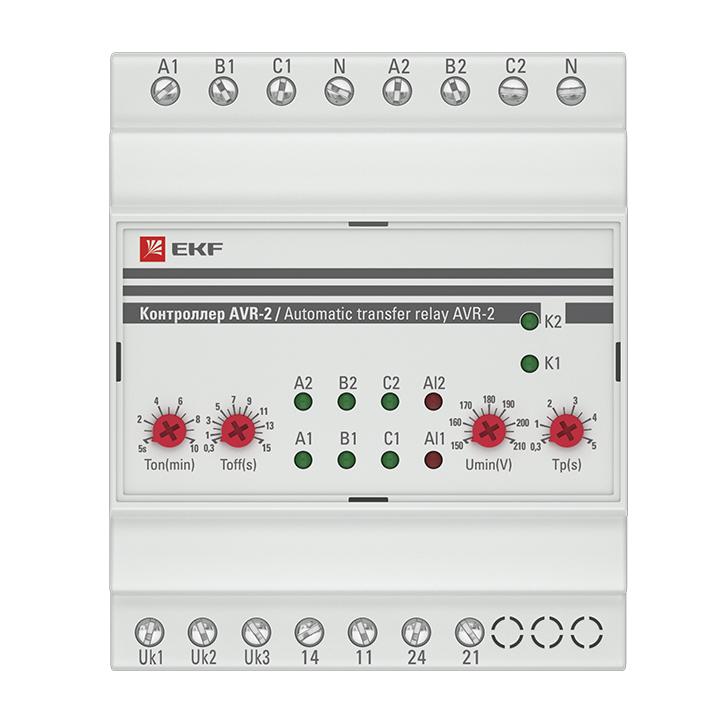

Контроллер АВР на 2 ввода AVR-2 EKF PROxima, rel-avr-2
Контроллер AVR-2 предназначен для управления АВР на базе контакторов на объектах с двумя вводами питания и одной отходящей к нагрузке линии.
AVR-2 контролирует напряжение на двух трехфазных вводах сети питания, если напряжение не выходит за установленные пределы, контроллер подает напряжение на катушку первого контактора и питание нагрузки осуществляется от первого ввода.
При выходе напряжения на основном вводе за допустимые параметры через время Toff контроллер подает сигнал на отключение контактора основного питания и спустя время Tp контроллер подаст сигнал на включение контактора резервного ввода.
После восстановления сетевого напряжения на основном вводе, контроллер подает управляющий сигнал на отключение контактора резервного ввода через время Ton и спустя время Tp контроллер подаст сигнал на включение контактора основного ввода.
При переключении контакторов контроллер при помощи входов Uk1, Uk2, Uk3 контролирует наличие напряжение на отходящей к нагрузке линии, чтобы не допустить включение резервной или основной линии встречно. К тому же необходимо обеспечить взаимную электрическую и механическую блокировку контакторов.
- Возможна коммутация алюминиевым и медным проводом.
- Регулировка времени включения
- Регулировка времени отключения
- Регулировка минимального напряжения
- Индикация состояния вводов
- Индикация состояния контакторов
Характеристики
Статус: | Регулярная |
Количество фаз | 3 |
Номин. рабочий ток, А | 8 |
Номинал измеряемого напряжения, В | 400 |
Тип напряжения | AC (перемен.) |
Гарантийный срок эксплуатации, лет | 7 |
Номин. напряжение питания цепи управления Us AC 50 Гц, В | 230…230 |
Номин. напряжение питания цепи управления Us AC 60 Гц, В | 230…230 |
Номин. напряжение питания цепи управления Us постоян. тока DC, В | 0…0 |
Частота измеряемого напряжения, Гц | 50 |
Кратковременная задержка | Нет |
Срок службы, лет | 10 |
Серия | PROxima |
