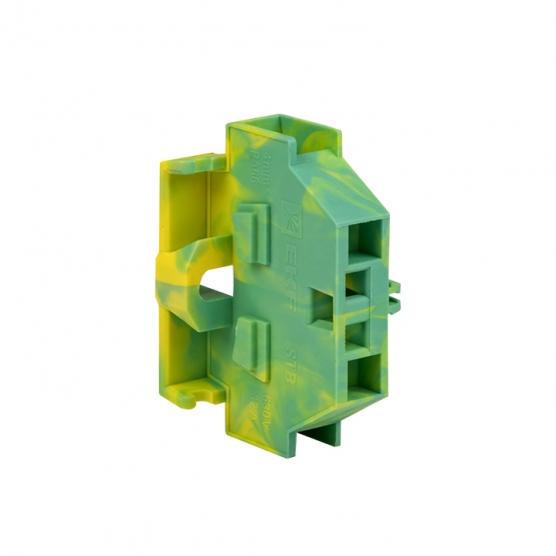

Миниклемма STB-2.5 24A (200 шт) желто-зеленая EKF PROxima stb-m-2.5-y-green
Миниклеммы STB EKF PROxima пружинные предназначены для подключения и разветвления фазных, нулевых и проводников заземления различных сечений.
Особое преимущество данных клемм – компактный размер, они предназначены для использования в условиях, когда пространство ограничено (соединительные коробки, машины, двигатели и т.д.).
Еще одно преимущество – безвинтовое крепление проводников: используются подпружиненные контакты. Подвод проводника осуществляется сбоку клеммы. Для отсоединения проводника необходимо нажать отверткой на пружину через отверстие, расположенное сверху клеммы.
Рассчитаны на применение в цепях переменного тока с напряжением до 630 В и частотой 50 Гц.
Клеммы изготавливаются из огнестойкого полиамида следующих цветов: серый, синий, желто-зеленый (земля). Дополнительно к клеммам выпускаются боковые заглушки для закрытия контактов конечной клеммы и крепление для установки миниклемм STB на DIN-рейку.
Техническая спецификация
|
Статус
|
Регулярная
|
|
Серия
|
PROxima
|
|
Способ монтажа
|
Монтажная пластина/плата
|
|
Цвет
|
Желто-зеленый
|
|
Номин. напряжение
|
400В
|
|
Длина
|
28мм
|
|
Рабочая температура
|
-40…80°C
|
|
Класс негорючести изоляц. материала согл. UL94
|
V0
|
|
Ширина/размер ячейки
|
6мм
|
|
Высота (на мин. возможной высоте установки)
|
18мм
|
|
Требуется торцевая пластина
|
Да
|
|
Тип электрич. соединения 1
|
Соединение с пружинным зажимом
|
|
Тип электрич. соединения 2
|
Соединение с пружинным зажимом
|
|
Количество уровней
|
1
|
|
Количество зажимов на 1 уровень
|
2
|
|
Соединенные внутри уровни (между собой)
|
Нет
|
|
Поперечн. сечение подключ. однопроволочного (жесткого) провода
|
0.08…2.5мм²
|
|
Поперечн. сечение подключ. тонкопроволочного провода с наконечником
|
0.08…2.5мм²
|
|
Поперечн. сечение подключ. тонкопроволочного провода без наконечника
|
0.08…2.5мм²
|
|
Поперечн. сечение подключ. многопроволочного (гибкого) провода
|
0.08…2.5мм²
|
|
Материал изоляции корпуса
|
Полиамид (PA)
|
|
Позиция соединения
|
Сбоку (поперечное)
|
|
Номин. ток In
|
24А
|
|
Проверено на взрывобезопасность по версии “Ex e”
|
Нет
|
