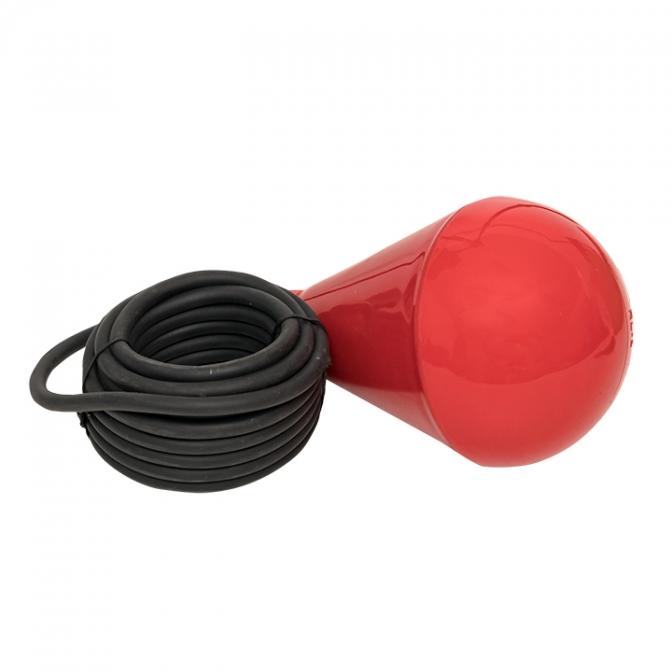

Поплавковый выключатель RL-1 с кабелем 5 м RL-1-5

Поплавковый выключатель RL-1 с кабелем 5 м RL-1-5

Поплавковый выключатель RL-1 предназначен для контроля уровня различных жидкостей. Устройство применяется в качестве датчика (реле) уровня для систем автоматического наполнения/опорожнения резервуаров с водой и другими жидкостями.

Устройство подходит для автоматизации КНС (канализационных насосных станций) и септиков. Может работать в жидкостях, содержащих твердые включения. Прибор изготовлен из химически стойких материалов, устойчивых к следующим жидким средам: хлорированная вода, фекальная вода, бытовые сточные воды, жидкий навоз, моющие и щелочные растворы, органические кислоты, спирты, эмульсии с топливом, жирами и маслами.

Принцип работы RL-1
Отклонение корпуса RL-1 от изначального положения при погружении в жидкость вызывает срабатывание встроенного
переключателя (реле).

Переключатель коммутирует (замыкает или размыкает) электрическую цепь, подавая сигнал на управление исполнительным механизмом (насосом, вентилем, клапаном, и т.п.).

При контроле нескольких уровней следует использовать по одному поплавковому выключателю RL-1 для каждого уровня.

Технические характеристики:

• Материалы: корпус – полипропилен, оболочка кабеля – поливинилхлорид

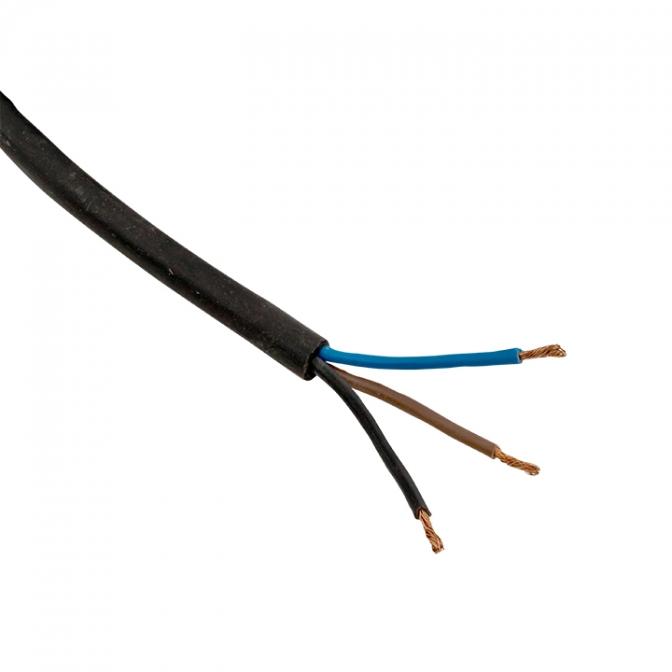

• Кабельный вывод: 5 м / 10 м / 20 м (3 модификации)
• Перекидной контакт (реле на 16 А)
• Рабочая температура: 0…+70°С
• Степень пылевлагозащиты IP68
• Плотность рабочей среды 950…1050 кг/м3

Выключатели RL-1 совместимы с микропроцессорными приборами EKF:
Реле уровня RL-SA, RL-SA-2
Программируемые реле PRO-Relay
Контроллеры PRO-Logic
