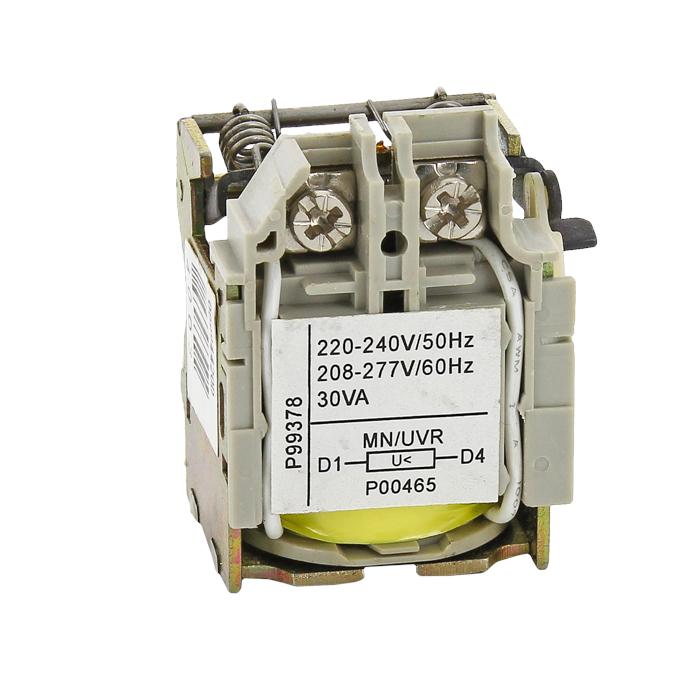

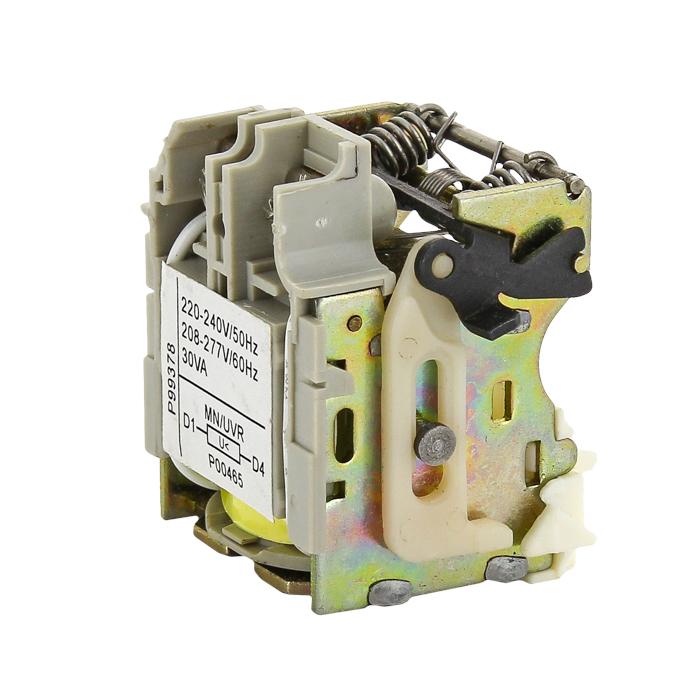

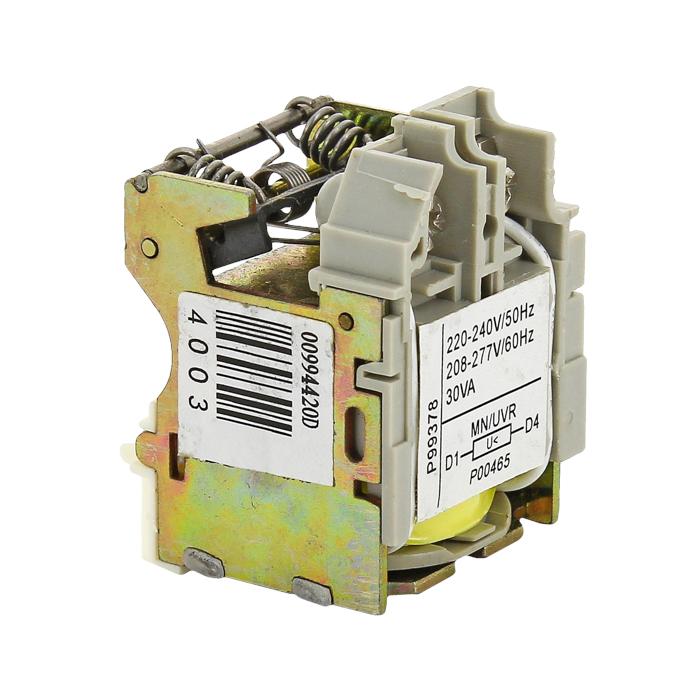

Расцепитель минимального напряжения к ВА-99С (Compact NS) MN 100-630А EKF PROxima, mccb99c-a-1
Выключатели серии ВА-99С EKF PROxima могут комплектоваться дополнительными устройствами:
• соединительные пластины (внешние проводники);
• независимый расцепитель MX;
• расцепитель минимального напряжения MN;
• вспомогательные контакты (функции OF, SD, SDE);
• электромагнитный привод CD/2.
Дополнительные аксессуары в комплект поставки автоматических выключателей ВА-99С EKF PROxima не входят и приобретаются отдельно.
Дополнительные расцепители и контакты устанавливают в гнезда в корпусе выключателя, расположенные под фальш-панелью выключателя. Проводники от них укладывают в боковые пазы корпуса, предварительно выдвинув вверх фальш-панели. Провода вторичных цепей сечением до 1,5 мм2 присоединяются к встроенной клемме.
Дополнительные расцепители и контакты являются универсальными и подходят для всех автоматических выключателей серии ВА-99С EKF PROxima. Возможна коммутация алюминиевым
и медным проводом
Характеристики
Статус: | Регулярная |
Тип электрического подключения | Провод круглого сечения |
Номин. напряжение питания цепи управления Us AC 50 Гц, В | 195…261 |
Номин. напряжение питания цепи управления Us AC 60 Гц, В | 0…0 |
Номин. напряжение питания цепи управления Us постоян. тока DC, В | 0…0 |
Подходит для защитного выключателя двигателя | Да |
Подходит для силового выключателя | Да |
Тип напряжения управления | AC (перемен.) |
С задержкой | Нет |
Подходит для выключателя-разъединителя | Да |
Подходит для реле перегрузки | Нет |
Гарантийный срок эксплуатации, лет | 7 |
Срок службы, лет | 10 |
Серия | PROxima |
