Реле напряжения сквозное подключение RV-32A EKF PROxima, rv-32a
Реле напряжения RV-32A EKF является микропроцессорным устройством и предназначено для постоянного контроля напряжения в однофазных сетях переменного тока в целях защиты электроустановок от перепадов напряжения. Максимальный ток нагрузки 32 А.
Особенностью реле является его принцип установки. Реле ставиться непосредственно в цепь питания после вводного аппарата и защищает одну или группу отходящих линий, работая по типу «управляемого контактора».
Реле контролирует напряжение в сети в предустановленном диапазоне и при выходе напряжения за пределы диапазона отключает после себя стоящие защитные аппараты от сети электропитания с заданной выдержкой времени.
RV-32A так же позволяет настроить время включения после аварийных ситуаций или при первом включении.

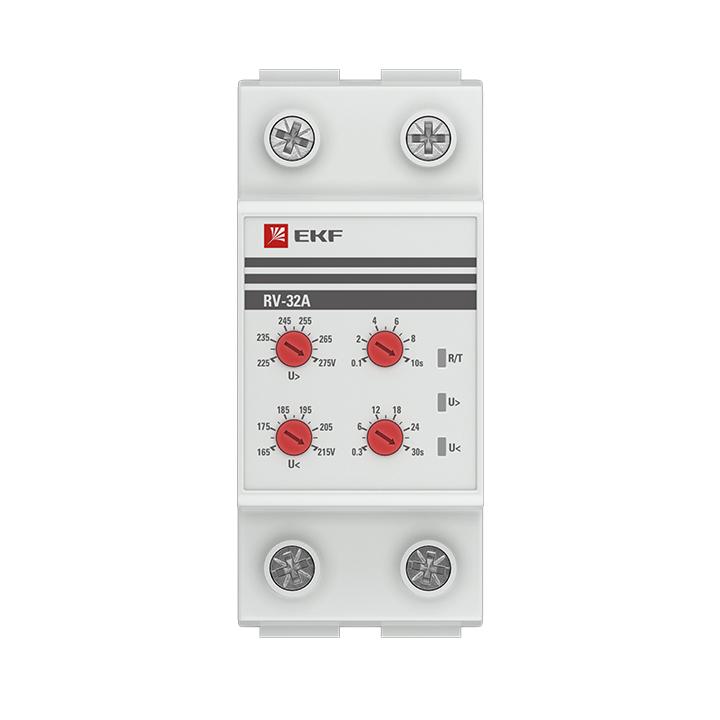

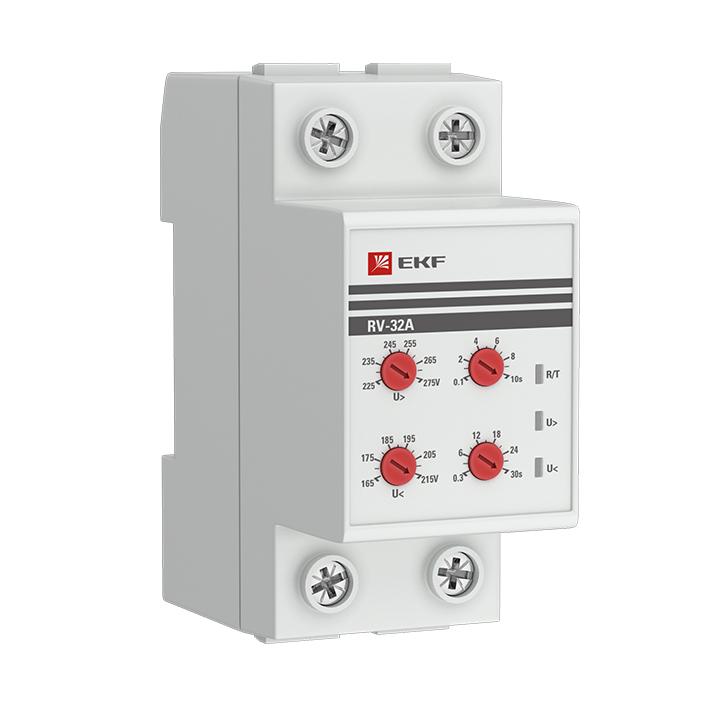

Установка диапазона напряжения и времени срабатывания производится с помощью поворотных регуляторов расположенных на лицевой поверхности реле.
- Поворотный регулятор предустановки повышенного напряжения.
- Поворотный регулятор предустановки пониженного напряжения.
- Поворотный регулятор предустановки задержки включения реле.
Каталог – Реле напряжения RV-32A – сквозное подключение
Паспорт RV-32A
Характеристики
| Статус: | Регулярная |
| Количество переключающих (перекидных) контактов | 0 |
| Количество нормально разомкнутых (НО, NO, з) контактов | 1 |
| Максимальный коммутируемый ток | 32 |
| Тип напряжения управления | AC (перемен.) |
| Диапазон уставок напряжения – верхний порог, В | 225…275 |
| Диапазон уставок напряжения – нижний порог, В | 165…215 |
| Ширина, мм | 35,5 |
| Номин. напряжение питания цепи управления Us AC 60 Гц, В | 60…300 |
| Срок службы, лет | 10 |
| Количество нормально замкнутых (НЗ, NC, р) контактов | 0 |
| Уровень напряжения при срабатывании, В | 165…275 |
| Мин. задержка на отключение, с | 0,1 |
| Макс. задержка на отключение, с | 10 |
| Мин. задержка на включение, с | 0,1 |
| Макс. задержка на включение, с | 30 |
| Номин. напряжение питания цепи управления Us постоян. тока DC, В | 0…0 |
| Номин. напряжение питания цепи управления Us AC 50 Гц, В | 60…300 |
| Высота, мм | 90 |
| Тип электрического подключения | Винтовое соединение |
| Тип измеряемого напряжения | AC (перемен.) |
| Функция гистерезиса для напряжения при постоян. токе | Нет |
| Контроль макс. напряжения при постоян. токе | Нет |
| Контроль мин. напряжения при постоян. токе | Нет |
| Функция гистерезиса для трехфазного напряжения | Нет |
| Функция гистерезиса для однофазного напряжения | Да |
| Контроль макс. трехфазного напряжения | Нет |
| Контроль макс. однофазного напряжения | Да |
| Контроль мин. трехфазного напряжения | Нет |
| Контроль мин. однофазного напряжения | Да |
| Со съемными клеммами | Нет |
| Гарантийный срок эксплуатации, лет | 7 |
| Глубина, мм | 60 |
| Серия | PROxima |
