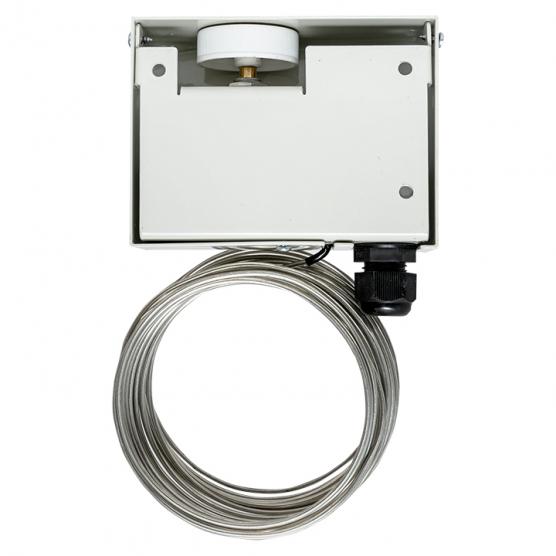

Реле температуры (термостат капиллярный) 4 метра TR-15-4
Капиллярные термостаты (реле температуры) TR-15 используются для регулирования температуры в системах ОВК, а также в системах вентиляции, где выполняют функцию защиты от замерзания водяных теплообменников (калориферов).
Основная цель капиллярного термостата – своевременно обнаружить, что воздух после теплообменника вентиляционной системы перестал прогреваться и есть угроза того, что жидкость, циркулирующая в калорифере, может превратиться в лед и разорвать трубки теплообменника.
- Термостат защиты от замораживания чувствителен к падению температуры ниже установленного порога на длине участка капилляра от 30 см.
- Корпус из стали степень защиты IP30
- Уплотняемый ввод MG16
- Регулировочное колесо для изменения уставки
- Медная капиллярная трубка длиной от 2 до 6 метров
Термостат сигнализирует о срабатывании с помощью перекидного контакта SPDT и используется для инициализации следующих защитных функций в системах управления вентиляцией:
• остановка вентилятора,
• закрытие заслонки наружного воздуха,
• открытие клапана теплоносителя на 100%,
• запуск циркуляционного насоса теплоносителя,
• включение сигнала аварии.
Техническая спецификация
|
Статус
|
Регулярная
|
|
Макс. допустимая рабочая температура
|
15°C
|
|
Номин. раб. ток Ie при AC-1, 400 В
|
6А
|
|
Тип датчика
|
Капиллярная трубка
|
|
Номин. напряжение питания цепи управления Us AC 50 Гц
|
230…230В
|
|
Взрывозащищенный
|
Нет
|
|
Степень защиты (IP)
|
IP30
|
|
Регулируемый переключатель включения по температуре
|
-15…+15°C
|
|
Электронная версия
|
Нет
|
|
Подходит для 2-ступенчатых контроллеров
|
Да
|
|
Подходит в качестве ограничителя
|
Да
|
|
Подходит в качестве предохранительного/тревожного
|
Да
|
|
Исполнение устройства
|
Устройство наруж. монтажа
|
|
Температурный гистерезис
|
3°C
|
|
Количество переключающих (перекидных) контактов
|
1
|
|
Степень защиты (NEMA)
|
1
|
