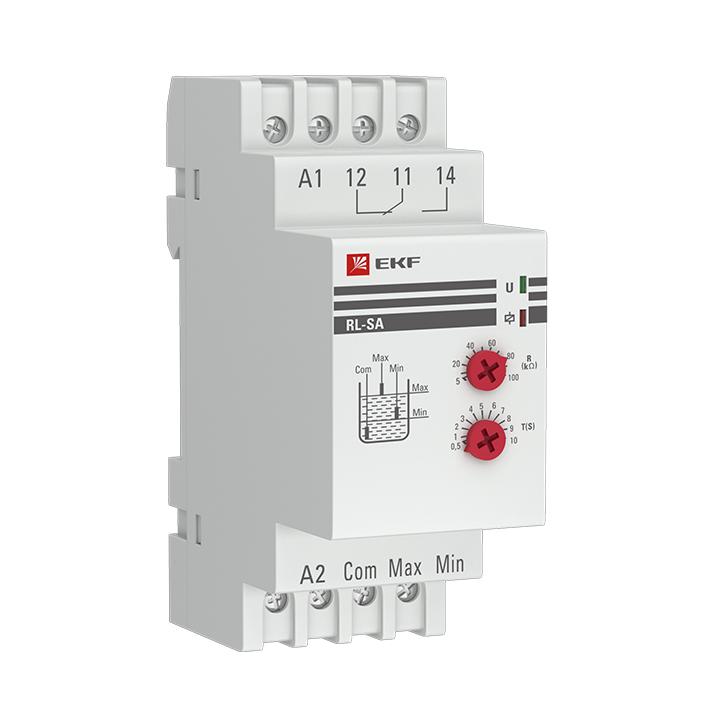

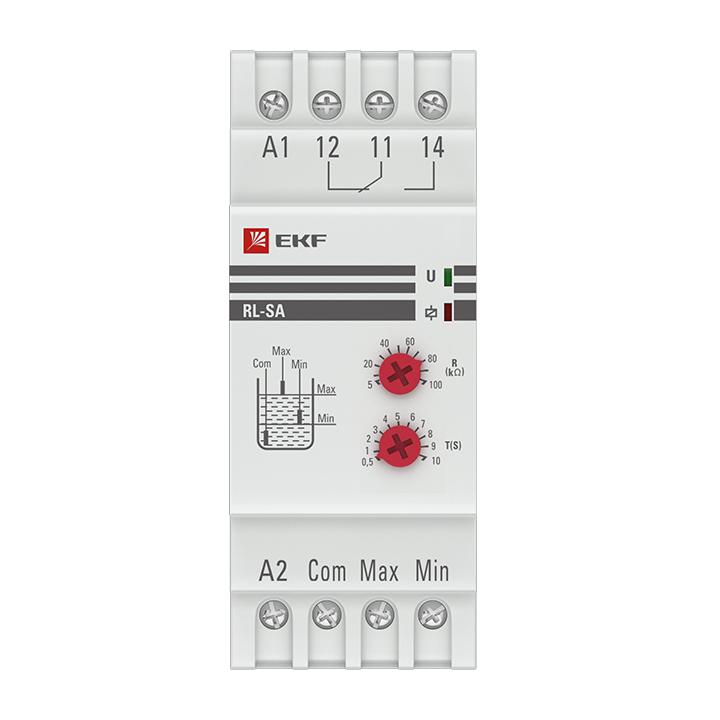

Реле уровня (универсальное 1 или 2 ур.) RL-SA EKF PROxima, rl-sa
Реле контроля уровня RL-SA EKF изготавливается на базе микроконтроллера и является электронным коммутационным устройством, предназначенным для контроля и сигнализации уровня электропроводящих жидкостей и управления электродвигателями насосов, как на заполнение, так и на слив жидкостей из емкостей с временной задержкой по выключению.
Реле может управляться как по трем, так и по двум датчикам. Напряжение питания 230В. Номинальный ток нагрузки 1 х 8 А при 230 В AC1
Преимущества:
1. Наличие индикации на панели управления
2. Возможность регулировки чувствительности
3. Возможность регулировки задержки срабатывания
4. Возможность использования в составе АСУ ТП
Варианты применения:
- Заполнение по трём контактам
- Заполнение по двум поплавковым датчикам уровня типа RLF
- Заполнение по двум поплавковым выключателям уровня типа RL
- Осушение по трём контактам
- Осушение по двум поплавковым датчикам уровня типа RLF
- Осушение по двум поплавковым выключателям уровня типа RL
- Поддержание уровня по двум контактам
- Поддержание уровня по одному поплавковому датчику уровня типа RLF
- Поддержание уровня по одному поплавковому выключателю уровня типа RL
- Защита от переполнения по двум контактам
- Защита от переполнения по одному поплавковому датчику уровня типа RLF
- Защита от переполнения по одному поплавковому выключателю уровня типа RL
ВНИМАНИЕ! Реле нельзя использовать с легко воспламеняемыми или взрывоопасными жидкостями.
Датчики в комплект не входят.
Датчики уровня
Характеристики
Статус: | Регулярная |
Количество подключаемых электродов | 3 |
Количество переключающих (перекидных) контактов | 1 |
Регулировка порога срабатывания по чувствительности | Да |
Номин. напряжение питания цепи управления Us AC 50 Гц, В | 230…230 |
Ширина, мм | 36 |
Масимальная задержка на включение, с | 0,1 |
Срок службы, лет | 10 |
Количество нормально разомкнутых (НО, NO, з) контактов | 0 |
Количество нормально замкнутых (НЗ, NC, р) контактов | 0 |
Тип напряжения управления | AC (перемен.) |
Принцип измерения | Индуктивный (-ая) |
Мин. задержка на включение, с | 0,1 |
Номин. напряжение питания цепи управления Us постоян. тока DC, В | 0…0 |
Мин. задержка на отключение, с | 0,1 |
Макс. задержка на отключение, с | 10 |
Высота, мм | 90 |
Номин. напряжение питания цепи управления Us AC 60 Гц, В | 230…230 |
Тип электрического подключения | Винтовое соединение |
Со съемными клеммами | Нет |
Гарантийный срок эксплуатации, лет | 7 |
Каскадный (возможность каскадного подключения) | Нет |
Глубина, мм | 49 |
Серия | PROxima |
Пользователь –
инструкция рекомендую смотреть на бок реле, а не в инструкцию. а1 -N, a2-фаза, а переключать будет 11 , на 12 или 14 сом, макс, мин током не бьются
Александр Р. –
в работе 8 месяцев
Игорь С. –
недостаточная информативность. командоконтроллер не работает
