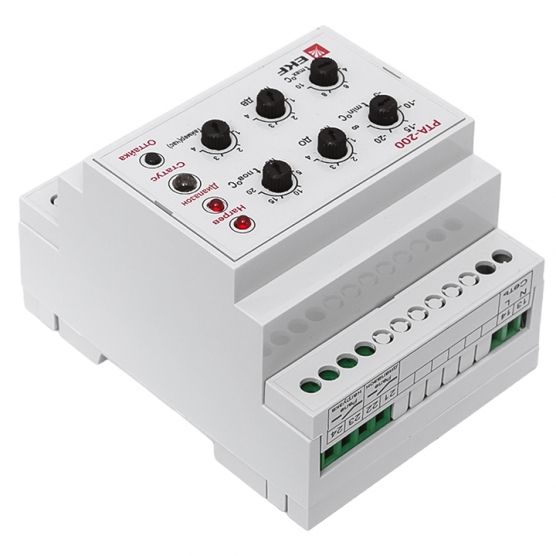

Терморегулятор РТА-200 rta-200
Терморегулятор РТА-200 предназначен для управления различными системами обогрева кровли и открытых площадок.
В зависимости от требуемой задачи регулятор позволяет подключать датчики температуры наружного воздуха и температуры поверхности, осадков и талой воды и измерять соответствующие параметры:
– температуру окружающего воздуха или температуру обогреваемой поверхности;
– наличие атмосферных осадков и талой воды в водосточной системе.
Паспорт РТА-200
Архитектурный электрообогрев от EKF. Обзор.
Управление терморегулятором осуществляется при помощи шести ручек настройки с делениями, нанесенными на корпус прибора, и кнопки.
Рабочий диапазон прибора устанавливается с помощью регуляторов tmax и tmin.
Регулятором tmax задается положительное значение диапазона. Возможные уставки: от 2 ºС до 10 ºС. Рекомендованное значение: 5 ºС.
Регулятором tmin задается отрицательное значение диапазона. Возможные уставки: от минус 5 ºС до бесконечности. Рекомендованное значение: минус 15 ºС. Если tmin находится в крайнем правом положении, прибор будет работать во всем диапазоне отрицательных температур.
Ручками ДО и ДВ устанавливается чувствительность датчиков осадков и воды. Максимальная чувствительность в 4 единицы соответствует 10 кОм сопротивления датчика. Если регулятор находится в крайнем левом положении до упора (метка No), значит, датчик не используется (не подключен). Рекомендованное значение – 3-4 ед.
Регулятором tпов можно установить максимальную температуру нагреваемой поверхности (в случае обогрева дорожек, ступеней и т.п.)
Пределы установки от 2 ºС до 20 ºС. Если регулятор находится в крайнем левом положении до упора (метка No), значит, датчик не используется (не подключен).
Кнопка «Оттайка» используется для принудительного включения нагрева на время установленного на регуляторе таймера. Пределы установки таймера: от 1 минуты (крайнее левое положение) до 4 часов.
Если нажать кнопку во время оттайки, нагрев прекратится.
Состояние прибора отображается тремя светодиодными индикаторами, расположенными на лицевой панели:
«Нагрев» (красный) – включено реле нагрева (К2).
«Нагрев» (красный) – включено реле диапазона (К1).
«Статус» – трехцветная индикация.
Описание сигналов индикатора «Статус»
1) Горит зелёный – подано напряжение питания, датчики исправны.
2) Горит красный – включен режим оттайка по таймеру.
3) Мигает красный – неисправность датчика температуры воздуха либо датчика температуры поверхности (если подключен).
4) Горит синий – сработал один из датчиков ДО или ДВ.
5) Мигает синий – грязный датчик ДО либо ДВ (сопротивление менее 4кОм).
Характеристики:
Номинальное напряжение питания, В 110…245, 50 Гц
Ток потребления, A 0,006 (1,3Вт)
Максимальный ток нагрузки, А 16 (одного реле)
Количество подключаемых нагрузок 2 (одно собственно рабочее реле, одно реле служебное)
Пределы регулирования температурного диапазона, °С от + 10 до любой предельной отрицательной температуры, определяемой датчиком температуры
Типы совместимых датчиков* датчик температуры воздуха, поверхности TS02; датчик талой воды TW01; датчик осадков TSP 01, 02
Максимальное удаление датчика при использовании витой пары типа UTP, м: 200
Максимальное удаление датчика без использования витой пары, м: 50
Степень защиты оболочки по ГОСТ 14254 IP20
Температура окружающего воздуха при эксплуатации, °C -20 ºС…+45
Относительная влажность, не более, % 85
Масса, г 120
Тип крепления в шкаф DIN, 4 модуля
Габаритные размеры, мм 70х85х60
В комплект поставки входят:
– терморегулятор РТА-200 – 1 шт.;
– паспорт – 1 шт.;
– упаковка – 1 шт.
