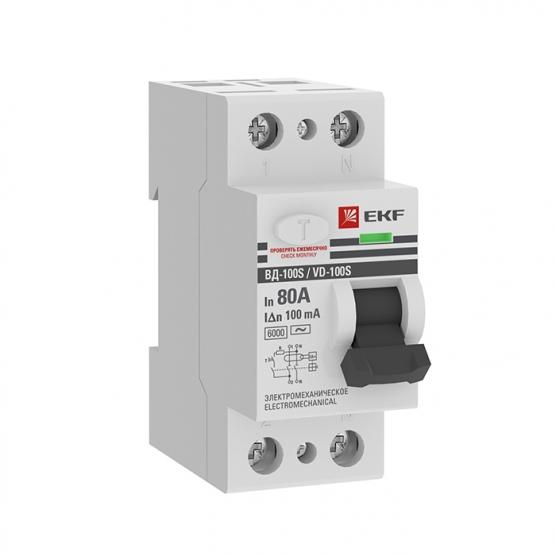

Устройство защитного отключения селективное ВД-100 2P 80А 100мА (тип АС, электромеханическое) 6кА EKF PROxima elcb-2-6-80-100S-em-pro
Устройства защитного отключения (УЗО) предназначены для защиты человека от поражения электрическим током при прикосновении к открытой проводке или к электрооборудованию, оказавшемуся под напряжением, и для предотвращения возгорания, возникающего вследствие длительного протекания токов утечки и развивающихся из них токов короткого замыкания.
Для защиты потребителей от токов перегрузки и короткого замыкания необходимо использовать УЗО совместно с автоматическими выключателями.
Техническая спецификация
|
Статус
|
Заказная
|
|
Глубина установочная (встраив.)
|
74мм
|
|
Номин. ток
|
80А
|
|
Номин. напряжение
|
230В
|
|
Номин. напряжение изоляции Ui
|
660В
|
|
Количество полюсов
|
2
|
|
Номин. ток утечки
|
100мА
|
|
Селективная защита
|
Да
|
|
Устойчивость к импульсному току
|
6кА
|
|
Степень загрязнения
|
2
|
|
Модульная ширина (общ. кол-во модульных расстояний)
|
2
|
|
Кратковременная задержка срабатывания
|
Да
|
|
Частота
|
50 Гц
|
|
Степень защиты (IP)
|
IP20
|
|
Поперечн. сечение подключ. однопроволочного (жесткого) провода
|
1…25мм²
|
|
Поперечн. сечение подключ. многопроволочного (гибкого) провода
|
1…16мм²
|
|
С блокировкой
|
Нет
|
|
Рабочая температура окружающей среды
|
-25…50°C
|
|
Возможна дополнит. комплектация
|
Нет
|
|
Номинальное импульсное выдерживаемое напряжение Uimp
|
4кВ
|
|
Серия
|
PROxima
|
|
Срок службы, лет
|
20
|
|
Гарантийный срок хранения, лет
|
7
|
|
Гарантийный срок эксплуатации, лет
|
7
|
|
Серия продукции
|
ВД-100 6кА
|
|
Класс устройства защитного отключения
|
AC-S
|
|
Способ монтажа
|
DIN-рейка
|
|
Тип тока утечки
|
AC
|
|
Механическая износостойкость, кол-во циклов
|
10000
|
|
Коммутационная износостойкость, кол-во циклов
|
2500
|
|
Тип модуля дифференциальной защиты
|
Электромеханическое
|
|
Номинальный условный ток короткого замыкания
|
6A
|
