Описание

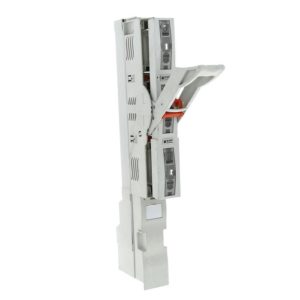

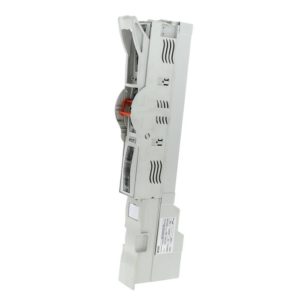

УВРЭ вертикальный 630А под предохранители ППН (габ.3)-185 пофазный EKF PROxima, uvre-v-630-p

Выключатели-разъединители УВРЭ вертикальные EKF PROxima откидного типа с плавкими предохранителями предназначены для ручного включения-отключения и для защиты от коротких замыканий и перегрузки цепей переменного тока с номинальным напряжением до 690 В частотой 50 Гц (предохранители в комплект поставки не включены).
Применяются во вводно-распределительных устройствах, распределительных и шкафах управления и др. Видимый разрыв обеспечивается благодаря откидной крышке, оснащенной держателями предохранителей. При открывании крышки происходит разрыв цепи (первый разрыв происходит в верхней части). Она также выполняет функцию фронтальной защиты от прикосновений.
Конструктивно УВРЭ EKF PROxima состоит из трехполюсного основания с контактными зажимами предохранителей, изготовленного из негорючего полиамида со стекловолокном, двух клеммных крышек (верхняя крышка оснащена дугогасительными камерами, за исключением УВРЭ 160 А) и откидной крышки с держателями предохранителей. В крышке предусмотрены контрольные отверстия для измерения напряжения и других параметров специальным щупом.
Выключатели устанавливаются на монтажную панель. Конструкция контактных выводов обеспечивает болтовое присоединение шин или проводников, оконцованных кабельными наконечниками. Выводы изготавливаются из меди с антикоррозийным покрытием. Выключатели могут дополнительно оснащаться электромеханическим дополнительным контактом состояния NO + NC. Возможна коммутация алюминиевым и медным проводом.

Характеристики

Статус:	Заказная
Номин. продолжительный ток Iu, А	630
Номин. кратковременно выдерживаемый ток Icw, кА	1500
Серия	PROxima
Срок службы, лет	10
Конструкция прибора	Монтаж в распределительном щите
Расцепитель напряжения опционально	Нет
Моторный привод опционально	Нет
Макс. допустимое раб. напряжение Ue AC, В	690
Подходит для промежуточного монтажа	Да
Подходит для установки в распределит. щит	Да
Подходит для фронтал. монтажа в центре	Да
Подходит для фронтал. монтажа через 4 отверстия	Да
Подходит для напольного монтажа	Нет
Цвет управляющего элемента	Черный
Номинальная мощность в рабочем режиме при AC-23, 400 В, кВт	313
Количество полюсов	3
Пригоден в качестве сервисного выключателя	Да
Пригоден в качестве предохранительного выключателя	Да
Пригоден в качестве главного выключателя	Да
Тип элемента управления	Поворотный рычаг
Пригоден в качестве устройства аварийной остановки	Да
Тип подключения силовой электрич. цепи	Винтовое соединение
Моторный привод встроенный	Нет
С блокировкой/запираемый (-ая)	Нет
Количество выключателей/переключателей	1
Гарантийный срок эксплуатации, лет	5
Степень защиты (IP), передняя сторона	IP30
Условный номин. ток короткого замыкания Iq, кА	50
Номин. раб. напряжение, В	380…380
Версия для реверсивного переключателя	Нет
