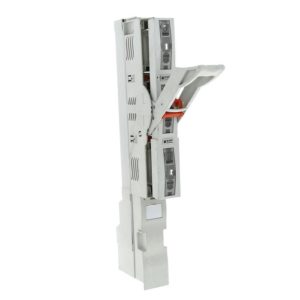

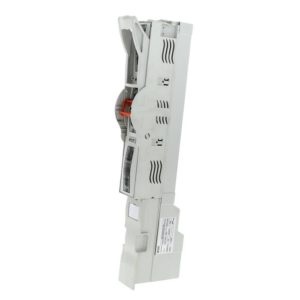

УВРЭ вертикальный 630А под предохранители ППН (габ.3)-185 одновременный EKF PROxima; uvre-v-630-o

26445,73

Артикул: uvre-v-630-o Категория:

Описание

УВРЭ вертикальный 630А под предохранители ППН (габ.3)-185 одновременный EKF PROxima, uvre-v-630-o

Выключатели-разъединители УВРЭ вертикальные EKF PROxima откидного типа с плавкими предохранителями предназначены для ручного включения-отключения и для защиты от коротких замыканий и перегрузки цепей переменного тока с номинальным напряжением до 690 В частотой 50 Гц (предохранители в комплект поставки не включены).
Применяются во вводно-распределительных устройствах, распределительных и шкафах управления и др. Видимый разрыв обеспечивается благодаря откидной крышке, оснащенной держателями предохранителей. При открывании крышки происходит разрыв цепи (первый разрыв происходит в верхней части). Она также выполняет функцию фронтальной защиты от прикосновений.
Конструктивно УВРЭ EKF PROxima состоит из трехполюсного основания с контактными зажимами предохранителей, изготовленного из негорючего полиамида со стекловолокном, двух клеммных крышек (верхняя крышка оснащена дугогасительными камерами, за исключением УВРЭ 160 А) и откидной крышки с держателями предохранителей. В крышке предусмотрены контрольные отверстия для измерения напряжения и других параметров специальным щупом.
Выключатели устанавливаются на монтажную панель. Конструкция контактных выводов обеспечивает болтовое присоединение шин или проводников, оконцованных кабельными наконечниками. Выводы изготавливаются из меди с антикоррозийным покрытием. Выключатели могут дополнительно оснащаться электромеханическим дополнительным контактом состояния NO + NC. Возможна коммутация алюминиевым и медным проводом.

Характеристики

Статус:Заказная
Номин. продолжительный ток Iu, А630
Номин. кратковременно выдерживаемый ток Icw, кА1500
СерияPROxima
Срок службы, лет10
Конструкция прибораМонтаж в распределительном щите
Расцепитель напряжения опциональноНет
Моторный привод опциональноНет
Макс. допустимое раб. напряжение Ue AC, В690
Подходит для промежуточного монтажаДа
Подходит для установки в распределит. щитДа
Подходит для фронтал. монтажа в центреДа
Подходит для фронтал. монтажа через 4 отверстияДа
Подходит для напольного монтажаНет
Цвет управляющего элементаЧерный
Номинальная мощность в рабочем режиме при AC-23, 400 В, кВт313
Количество полюсов3
Пригоден в качестве сервисного выключателяДа
Пригоден в качестве предохранительного выключателяДа
Пригоден в качестве главного выключателяДа
Тип элемента управленияПоворотный рычаг
Пригоден в качестве устройства аварийной остановкиДа
Тип подключения силовой электрич. цепиВинтовое соединение
Моторный привод встроенныйНет
С блокировкой/запираемый (-ая)Нет
Количество выключателей/переключателей1
Гарантийный срок эксплуатации, лет5
Степень защиты (IP), передняя сторонаIP30
Условный номин. ток короткого замыкания Iq, кА50
Номин. раб. напряжение, В380…380
Версия для реверсивного переключателяНет
