Выключатель автоматический ВА-99М 63/25А 3P 25кА EKF PROxima mccb99-63-25m

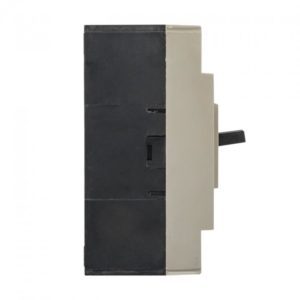

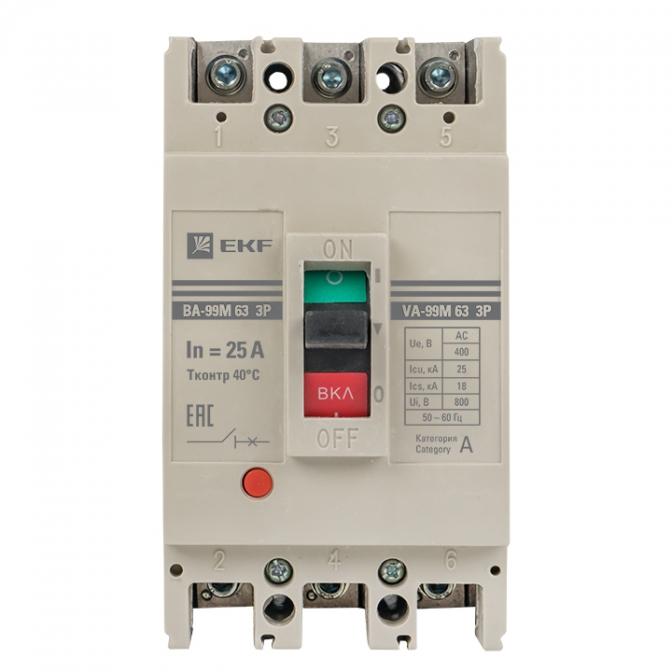

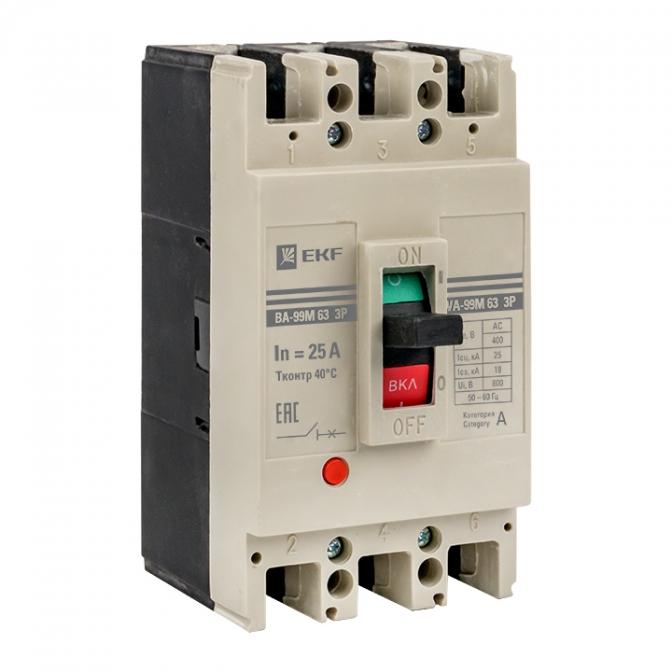

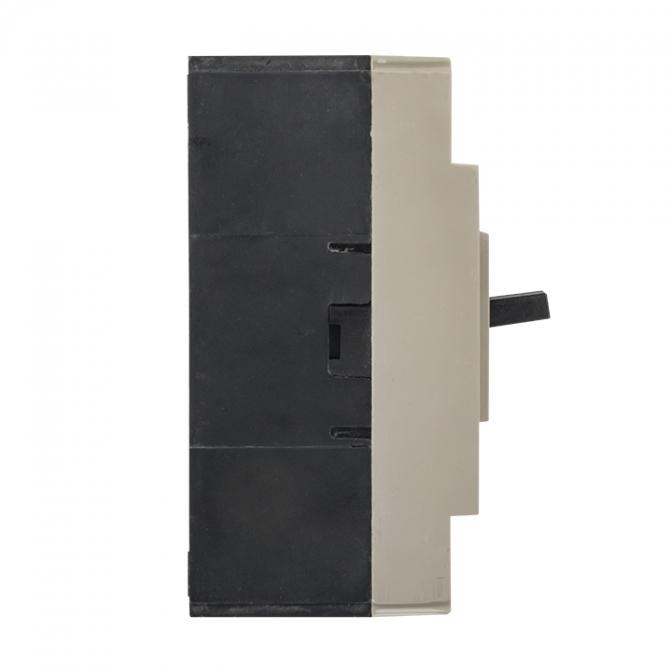

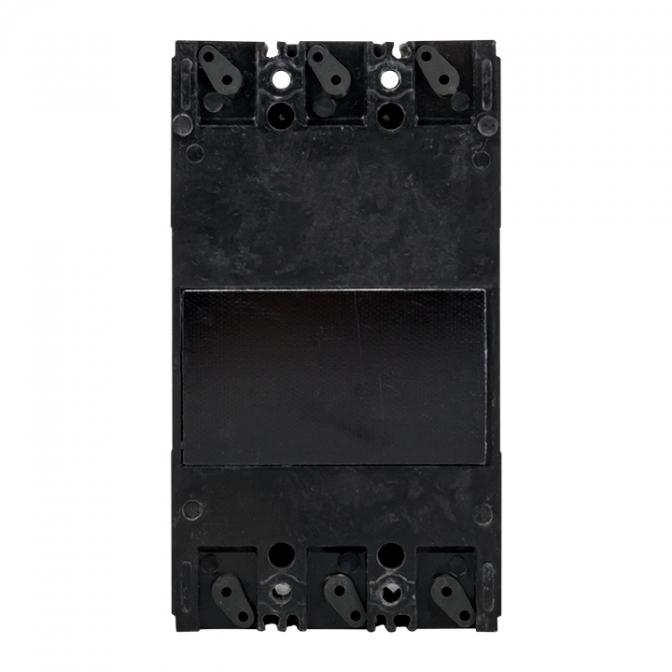

Выключатель ВА-99М выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» – проверки механизма отключения выключателя. Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
Характеристики:
Статус | Регулярная |
Отключающая способность по EN 60898 | 18кА |
Номин. отключающая способность по IEC 60947-2 | 25кА |
Гарантийный срок эксплуатации, лет | 7 |
Срок службы, лет | 10 |
Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
Номин. продолжительный ток Iu | 25А |
Количество полюсов | 3 |
Диапазон установки расцепителя перегрузки | 25…25А |
Количество вспомогат. переключающих контактов | 0 |
Номин. напряжение | 400…690В |
Степень защиты (IP) | IP30 |
Вид подключения главной электрич. цепи | Передняя сторона |
Моторный привод встроенный | Нет |
Тип подключения силовой электрич. цепи | Болтовое соединение |
Тип элемента управления | Рычаг купольный |
Возможность установки индикатора отключения | Да |
Номин. отключающая способность Icu при 400 В, 50 Гц | 25кА |
Диапазон краткосрочной задержки расцепителя короткого замыкания | 250…250А |
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания | 250…250А |
Подходит для монтажа на DIN-рейку (с ?-профилем) | Нет |
Встроенная защита от замыканий на землю | Нет |
Моторный привод опционально | Да |
С расцепителем минимального напряжения | Нет |
Конструкция прибора | Комплектное устройство в корпусе |
Крепление на DIN рейку | Нет |
Комплектное устройство с утройством защиты | Да |
Есть штрихкод на каждой штуке товара | Да |
Серия продукции | ВА-99М |
