Импульсное реле RIO-2 compact 10А EKF PROxima, rio-2k-10

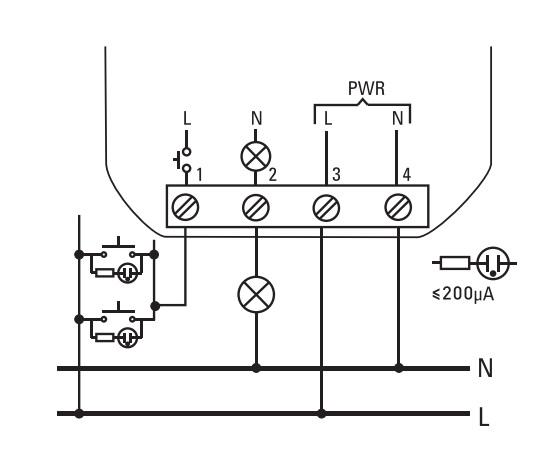

Импульсные реле RIO EKF PROxima предназначены для управления по двухпроводной сети осветительным и другим электротехническим оборудованием из нескольких мест при помощи параллельно соединенных выключателей без фиксации.
Это позволяет упростить схему управления, уменьшить потери в сети, а также сократить количество прокладываемого кабеля по сравнению со схемой с проходными выключателями. Схема может работать с выключателями с подсветкой.
Располагают реле, как правило в монтажной коробке и электрощите.
При подаче импульса управляющего сигнала при замыкании одного из кнопочных выключателей выходной контакт реле N замыкается, при повторном импульсе – размыкается.
Выключение реле осуществляется нажатием кнопки или по истечении времени работы встроенного таймера (для RIO-2 compact). Двукратное нажатие кнопки в течение 1 секунды включает реле в непрерывный режим, до момента подачи следующего импульса (нажатия кнопки).
Реле RIO-1 compact не имеет функции памяти, т.е. при исчезновении питающего напряжения контакты размыкаются и после восстановления напряжения питания остаются в разомкнутом состоянии.
Контактные зажимы реле позволяют присоединение медных или алюминиевых проводников сечением не более 1,5 мм2. Импульсные реле работают только совместно с кнопочными (звонковыми) выключателями (без фиксации).
Импульсное реле RIO-2 compact функционально заменяет реле лестничное ТЛ-47.
Характеристики
| Статус: | Регулярная |
| Способ монтажа | В ответвительной коробке |
| Макс. мощность люминесц. ламп, ВА | 800 |
| Глубина установочная (встраив.), мм | 23 |
| Номин. коммутируем. ток, А | 10 |
| Тип питающего напряжения | AC (перемен.) |
| Напряжение питания, В | 230…230 |
| Макс. мощность ламп накаливания, Вт | 1500 |
| Срок службы, лет | 10 |
| Количество нормально разомкнутых (НО, NO, з) контактов | 1 |
| Возможность ручного управления | Нет |
| Макс. мощность люминесц. ламп (параллельно компенсир.), ВА | 400 |
| Макс. мощность люминесц. ламп (включение попарно), ВА | 600 |
| Макс. коммутируем. ток при cos ? = 0,6, А | 6 |
| Функционал. назначение/применение | Операционное реле импульсного контроля |
| Гарантийный срок эксплуатации, лет | 7 |
| Частота управляющего напряжения 1, Гц | 50…60 |
| Тип управляющего напряжения 1 | AC (перемен.) |
| Управляющее напряжение 1, В | 230…230 |
| Модульная ширина (общ. кол-во модульных расстояний) | 3 |
| Серия | PROxima |
