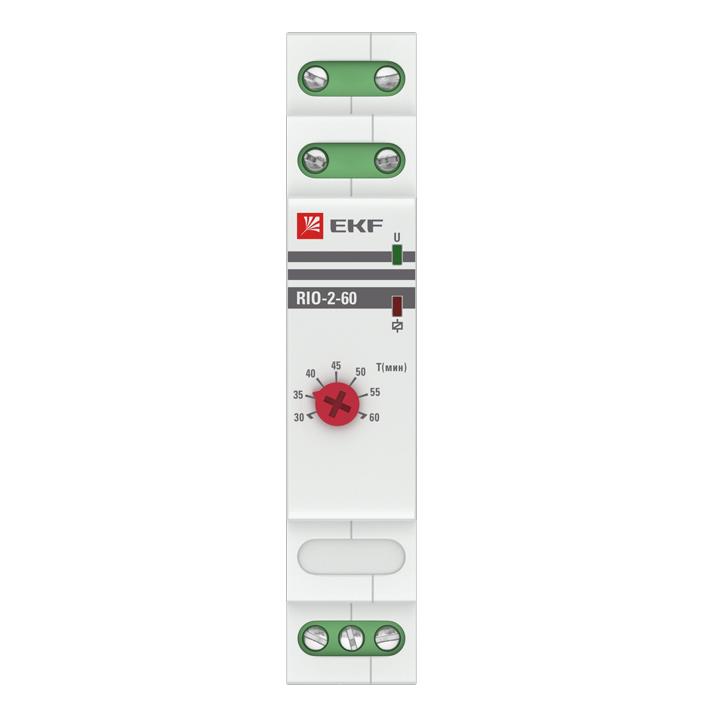

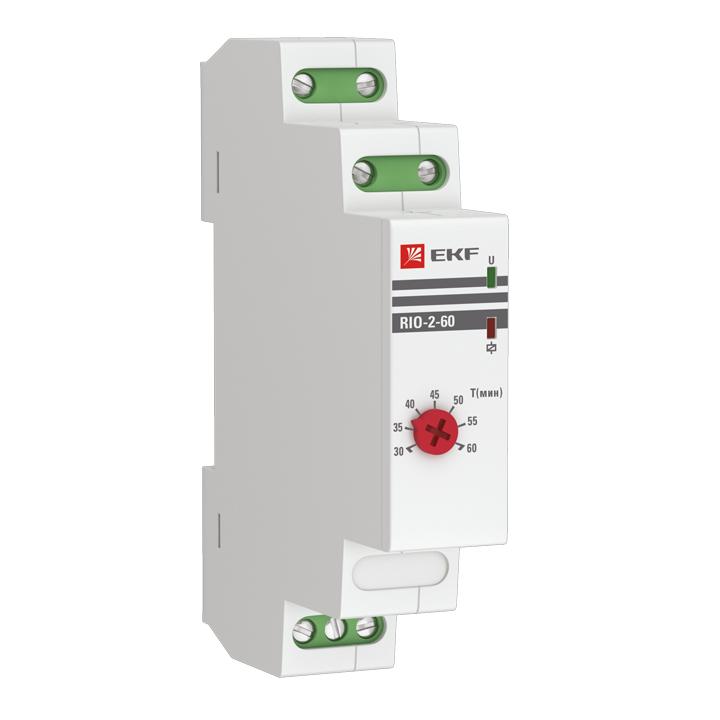

Импульсное реле с задержкой отключения RIO-2-60 (30-60 мин) EKF PROxima; rio-2-60

Импульсное реле с задержкой отключения RIO-2-60 (30-60 мин) EKF PROxima, rio-2-60

Импульсное реле RIO-2-60 предназначено для управления по двухпроводной сети осветительным и другим электротехническим оборудованием из нескольких мест при помощи параллельно соединенных кнопочных выключателей без фиксации.

При подаче импульса на вход реле, оно включается и поддерживает своё состояние до тех пор, пока не будет снова подан импульс, после чего реле отключится. При этом можно задать паузу между входным импульсом и отключением реле – задержку отключения.

Это позволяет упростить схему управления, уменьшить потери в сети, а также сократить количество прокладываемого кабеля по сравнению со схемой с проходными выключателями. Схема может работать с выключателями с подсветкой.

Крепится на DIN-рейку в электрощите.

При подаче импульса управляющего сигнала при замыкании одного из кнопочных выключателей выходной контакт реле N замыкается, при повторном импульсе – размыкается.

Выключение реле осуществляется нажатием кнопки или по истечении времени работы встроенного таймера (для RIO-2). Двукратное нажатие кнопки в течение 1 секунды включает реле в непрерывный режим, до момента подачи следующего импульса (нажатия кнопки).

Контактные зажимы реле позволяют присоединение медных или алюминиевых проводников сечением не более 1,5 мм2. Импульсные реле работают только совместно с кнопочными (звонковыми) выключателями (без фиксации).

Характеристики
