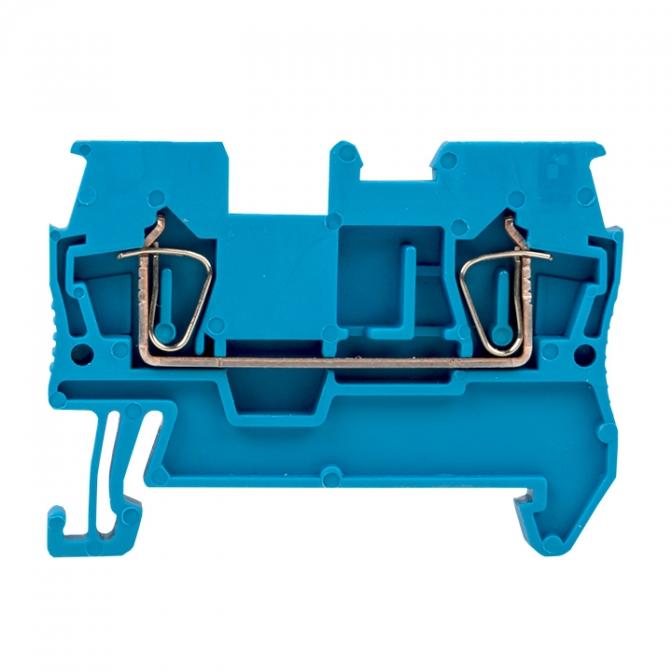

Колодка клеммная пружинная JXB-ST-1.5 17.5А синяя EKF PROxima plc-jxb-st-1.5-blue

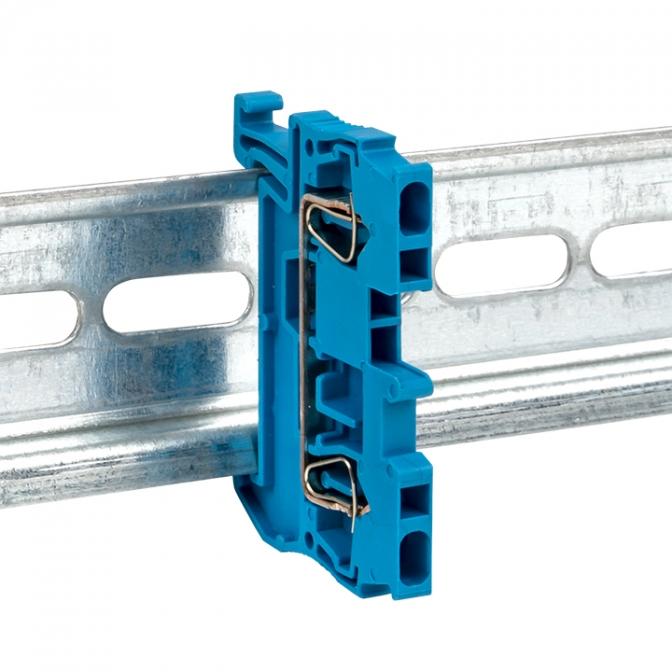

Колодки клеммные JXB-ST JXB-S EKF PROxima самозажимные устанавливаются на DIN-рейку 35 мм и предназначены для использования в распределительных щитах – для подключения и разветвления фазных, нулевых и проводников заземления различных сечений. Особоепреимущество данных клемм – в безвинтовом креплении проводников: используются подпружиненные самозажимные контакты. Подводпроводника осуществляется сверху клеммы. Для отсоединения проводника необходимо нажать отверткой на пружину через отверстие, расположенное сверху клеммы. Рассчитаны на применение в цепях переменного тока с напряжением до 800 В и частотой 50 Гц. Клеммы изготавливаются из огнестойкого полиамида следующих цветов: серый,желто-зеленый (земля). Дополнительно к клеммам выпускаются боковые заглушки для закрытия контактов конечной клеммы, перемычки для разветвления проводников, маркеры и др.
Характеристики:
|
Статус
|
Регулярная
|
|
Способ монтажа
|
DIN-рейка
|
|
Цвет
|
Синий
|
|
Номин. напряжение
|
800В
|
|
Длина
|
48,9мм
|
|
Рабочая температура
|
-40…80°C
|
|
Класс негорючести изоляц. материала согл. UL94
|
V0
|
|
Ширина/размер ячейки
|
4,2мм
|
|
Высота (на мин. возможной высоте установки)
|
36,9мм
|
|
Требуется торцевая пластина
|
Да
|
|
Тип электрич. соединения 1
|
Соединение с пружинным зажимом
|
|
Тип электрич. соединения 2
|
Соединение с пружинным зажимом
|
|
Количество уровней
|
1
|
|
Количество зажимов на 1 уровень
|
2
|
|
Соединенные внутри уровни (между собой)
|
Нет
|
|
Поперечн. сечение подключ. однопроволочного (жесткого) провода
|
0.14…2.5мм?
|
|
Поперечн. сечение подключ. тонкопроволочного провода с наконечником
|
0.14…1.5мм?
|
|
Поперечн. сечение подключ. тонкопроволочного провода без наконечника
|
0.14…1.5мм?
|
|
Поперечн. сечение подключ. многопроволочного (гибкого) провода
|
0.14…1.5мм?
|
|
Материал изоляции корпуса
|
Полиамид (PA)
|
|
Позиция соединения
|
Сверху
|
|
Номин. ток In
|
17,5А
|
|
Проверено на взрывобезопасность по версии "Ex e"
|
Нет
|
