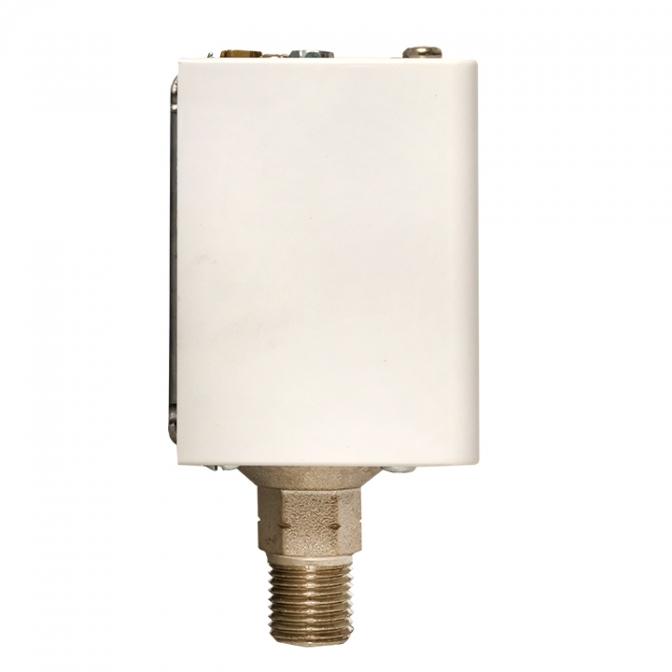

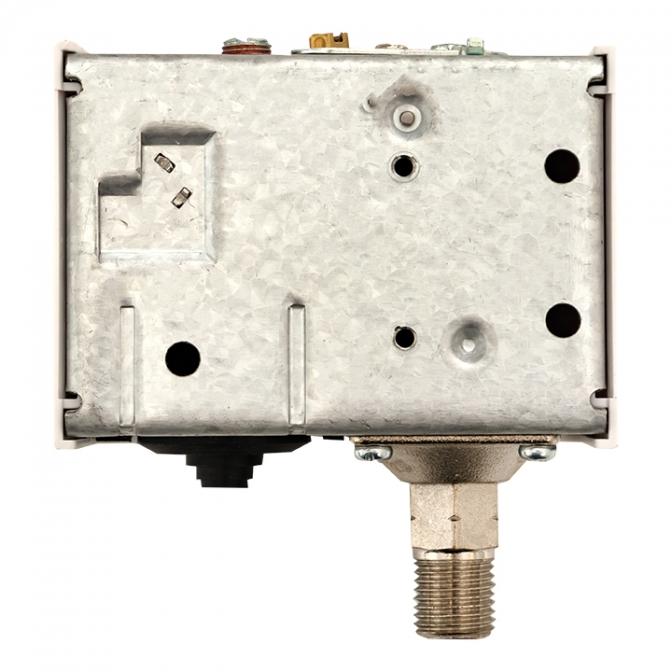

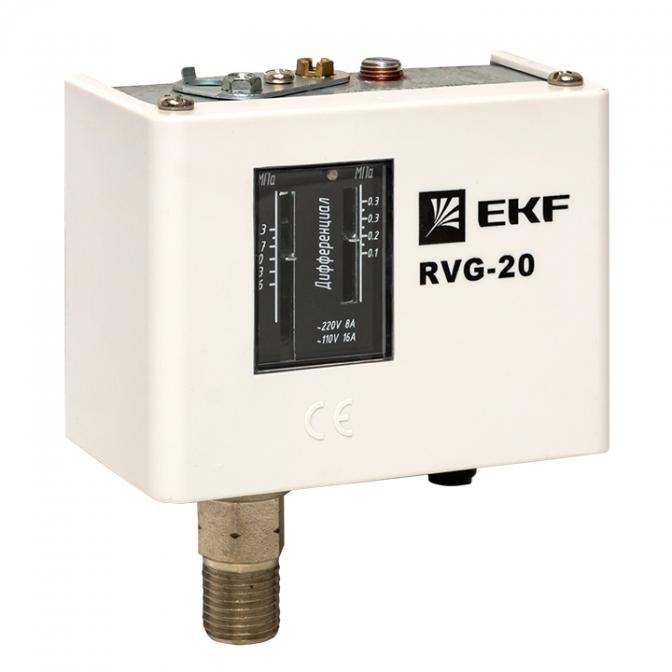

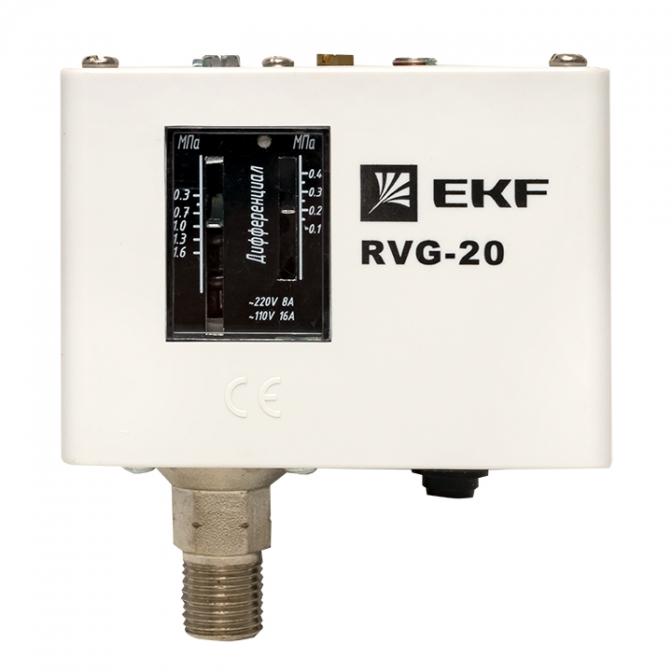

Реле избыточного давления EKF RVG-20-1,6 (1,6 МПа) RVG-20-1,6
Механическое реле избыточного давления (прессостат) RVG-20 предназначено для коммутации электрических цепей в зависимости от изменения давления жидких и газообразных сред в системах теплоснабжения и водоснабжения.
Реле давления RVG-20 применяется в качестве устройства аварийной сигнализации для контроля напора воды в системе водоснабжения, контроля холостого хода насосов, контроля наполненности ресиверов компрессоров, управления подпиткой системы ИТП, ЦТП

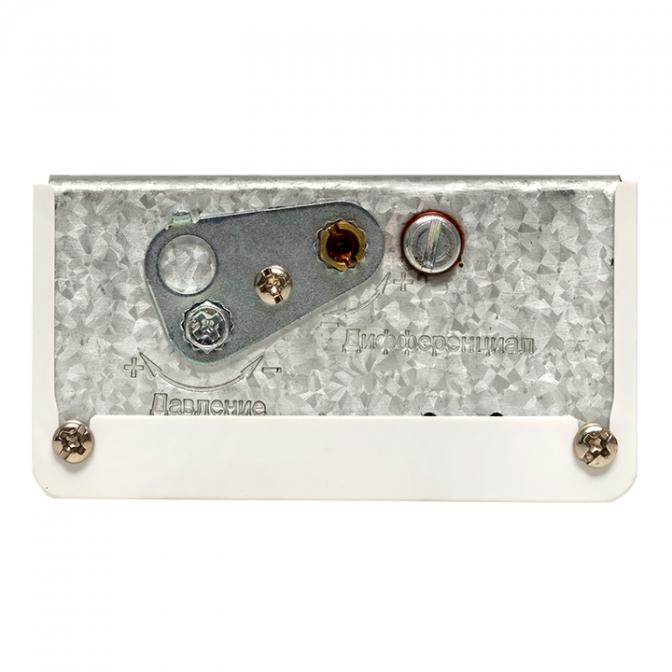

- Диапазон задаваемой уставки -0,3…1,6 МПа
- Задаваемый дифференциал 0,1…0,4 МПа
- Максимальное давление 3,5 МПа
Рабочие среды: Вода, жидкости, масло, хладоны, пар, газы, газовые смеси
Принцип работы RVG-20
Если давление превышает заданную уставку (Руст), то реле находится в разомкнутом состоянии (контакты 1 и 4 замкнуты, контакты 1 и 2 разомкнуты). При снижении давления ниже Pуст на величину дифференциала (Pдифф) происходит переключение однополюсного механического контакта (контакты 1 и 4 размыкаются, контакты 1 и 2 замыкаются). Таким образом устройство передает сигнал об аварии. После устранения аварии давление станет больше уставки, и система перейдет в исходное состояние.
Характеристики
Перекидное реле SPDT
Погрешность срабатывания реле ±15 %

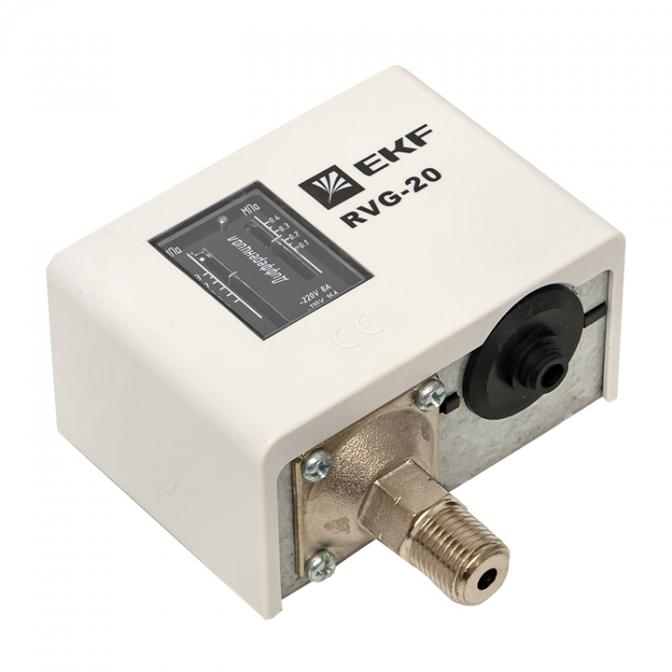

Присоединение к процессу G1/4
Температура рабочей среды -40 … +110 °С
Степень защиты IP44
