Реле перепада давления EKF RVG-10-400 (400 Па) RVG-10-400
Механическое реле дифференциального давления (прессостат) RVG-10 используется в системах вентиляции и кондиционирования для контроля засорения фильтра, работы вентиляторов и направления потока в коробе.

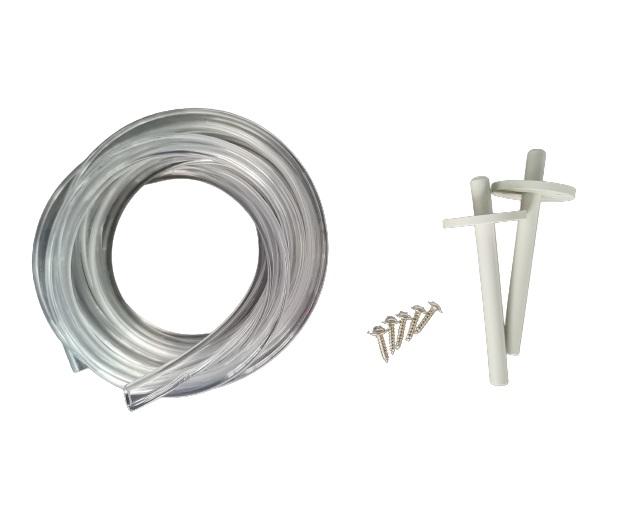

Устройство поставляется комплектом: реле давления, штуцеры для врезки в короб, импульсная трубка 1.5 м, крепежные винты.
- Диапазон задаваемой уставки 40-400 Па
- Дифференциал 20 Па
- Максимальный перепад 10 кПа
- Максимальный ток реле 1,5 А
Принцип работы RVG-10
Если разность давлений ниже заданной уставки, то реле будет находится в выключенном состоянии. Если разность давлений выше заданной уставки, то произойдет переключение реле. Таким образом устройство передает сигнал об аварии (например, засорение фильтра). Контакты реле вернутся в исходное состояние только после того, как перепад давления станет меньше заданной уставки на величину дифференциала. После устранения аварии перепад давления станет меньше уставки, и контакты реле перейдут в исходное состояние.
Перекидное реле (SPDT)
Максимальный ток коммутации 1,5 А
Максимальное коммутируемое напряжение 250 В
Погрешность срабатывания не более 15%
Степень защиты IP54
Характеристики:
Статус | Регулярная |
Тип датчика / щупа | Мембрана |
Макс. средняя температура (непрерывная) | 85 |
Макс. рабочее давление | 0,1 |
макс. Контактная нагрузка | 1,5 |
Нижнее значение диапазона измерения в Па | 40 |
Верхнее значение диапазона измерения в Па | 400 |
Нижнее значение диапазона измерения в барах | 0 |
Верхнее значение диапазона измерения в барах | 0,004 |
Максимальныйперепад давления в Па | 10 000 |
Максимальный перепад давления в барах | 0,1 |
Дифференциал переключения регулируемый | Да |
Дифференциальный диапазон/гистерезис переключения | 20 |
Дифференциальный диапазон/гистерезис переключения 2 | 0 |
Серия | PROxima |
