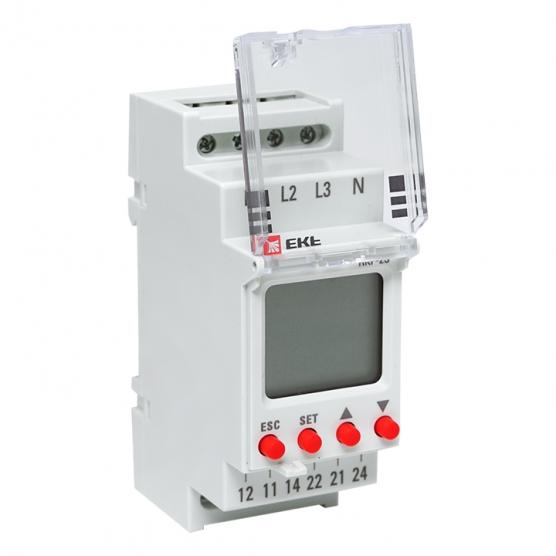

Реле контроля фаз с LCD дисплеем (с нейтралью) RKF-2S EKF PROxima, rkf-2s
Многофункциональное реле контроля фаз RKF-2S EKF PROxima c жидкокристаллическим дисплеем является устройством, созданным на базе микроконтроллера. Реле применяется в системах автоматизации и предназначено для высокоточного контроля качества питания сети в электроустановках до 1000В переменного тока трехфазной сети.
Реле контролирует следующие параметры:
• отсутствие фаз;
• падение напряжения с выдержкой времени срабатывания;
• повышение напряжения с выдержкой времени срабатывания;
• асимметрия напряжения с выдержкой времени срабатывания;
• чередование фаз;
• контроль наличия нулевого проводника.
Возможности реле:
Реле имеет информативный жидкокристаллический дисплей с подсветкой лунного света, кнопки управления и задания параметров расположенные на лицевой панели. Реле способно отображать напряжение относительно фазы и нуля (работа в режиме вольтметра), позволяет устанавливать время задержки включения при первом включении или после аварийного срабатывания, позволяет включать или выключать автоматический режим включения после возникновения аварийной ситуации, позволяет включать или выключать функции контроля напряжения и чередование фаз.
ВАЖНО! На чередование фаз нельзя настроить задержку включения или выключения – реле реагирует мгновенно. На отсутствие фаз можно настроить только задержку на включение после аварии. На пропадание реагирует мгновенно.
Каталог – Реле контроля фаз с LСD-дисплеем RKF-2S
Паспорт RKF-2s
Характеристики
Статус: | Регулярная |
Диапазон напряжения, В | 150…300 |
Количество переключающих (перекидных) контактов | 0 |
Количество нормально разомкнутых (НО, NO, з) контактов | 1 |
Контроль чередования фаз | Да |
Количество нормально замкнутых (НЗ, NC, р) контактов | 1 |
Контроль макс. напряжения | Да |
Контроль перекоса фаз | Да |
Ширина, мм | 35 |
Макс. задержка на включение, с | 0,2 |
Срок службы, лет | 10 |
Тип напряжения управления | AC (перемен.) |
Мин. задержка на отключение, с | 0,5 |
Макс. задержка на отключение, с | 10 |
Мин. задержка на включение, с | 0,5 |
Номин. напряжение питания цепи управления Us AC 50 Гц, В | 125…300 |
Номин. напряжение питания цепи управления Us постоян. тока DC, В | 0…0 |
Номин. напряжение питания цепи управления Us AC 60 Гц, В | 125…300 |
Высота, мм | 75 |
Тип электрического подключения | Винтовое соединение |
Контроль мин. напряжения | Да |
Контроль обрыва фаз | Да |
Со съемными клеммами | Нет |
Гарантийный срок эксплуатации, лет | 7 |
Глубина, мм | 65 |
Серия | PROxima |
