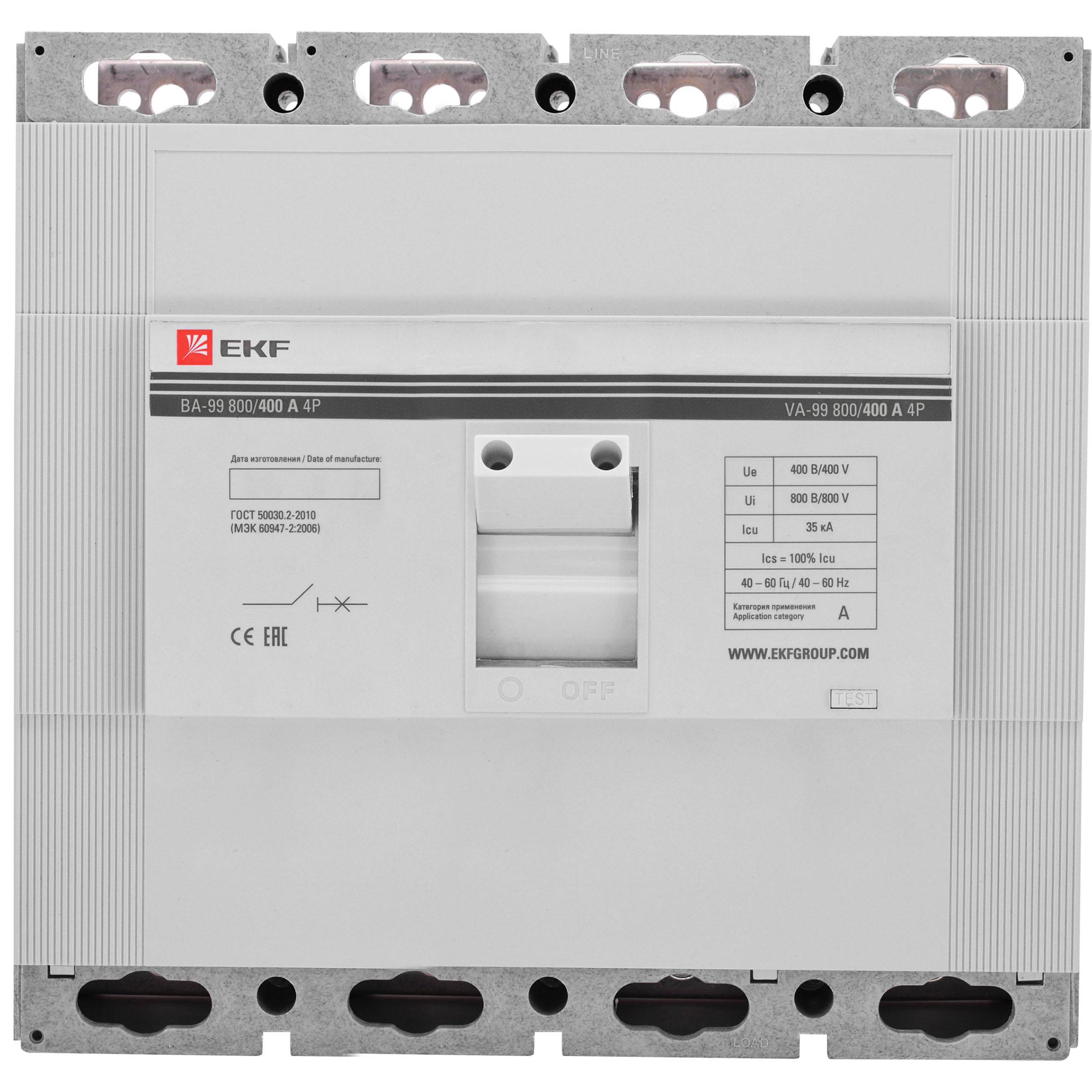

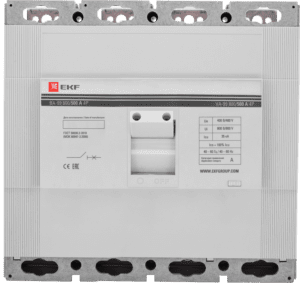

Выключатель автоматический ВА-99 800/500А 4P 35кА EKF PROxima

26828,00

Описание

Выключатель автоматический ВА-99 800/500А 4P 35кА EKF PROxima, mccb99-800-500-4p

Выключатель ВА-99 выполнен в виде моноблока и состоит из основания и крышки с фальшпанелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» — проверки механизма отключения выключателя.
Основание выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов, неподвижных и подвижных контактов с системой дугогашения, механизма управления, блока защиты от сверхтоков. Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ», «ОТКЛ» и «СРАБАТЫВАНИЕ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ», а затем «ВКЛ».
Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной. При взведении рукоятки механизма управления приводится в движение изолирующая рейка, на которой закреплены пружинные подвижные силовые контакты с гибкими соединениями. Рейка поворачивается в боковых направляющих, обеспечивая не только замыкание подвижных и неподвижных силовых контактов, но и необходимые провалы для увеличения и выравнивания давления на подвижные контакты. Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброса» и механизма управления. «Сброс» механизма управления осуществляется посредством плоской рейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты от коротких замыканий.
Система дугогашения выключателей весьма эффективна и в исполнениях ВА-99 — 125/125А и ВА-99 — 160/160А — состоит из дугогасительных решеток со стальными никеллированнными дугогасительными вкладышами: в исполнении ВА-99 — 25/250А и выше применены дополнительные рассеиватели дуги в виде толстых стальных перфорированных пластин вставленных в крышку. Тем не менее, при установке выключателей в замкнутый объем распределительных устройств, необходимо учитывать возможность выброса вверх на расстояние до 30 мм продуктов горения дуги, в случае срабатывания защиты от сверхтока.
Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов входящих в комплект поставки. Допускается подключение питающих шин снизу. Провода или шины к потребителю подключают на нижние зажимы.

Характеристики

Статус:Заказная (16)
Номинальный ток, А500
Диапазон уставки тока расцепления, А500…500
Номин. напряжение, В400…690
Номин. отключающая способность по IEC 60947-2, кА35
Рабочая отключающая способность, Ics, кА35
Количество полюсов4
Ном. откл. способность Icu, при 400 В, 50 Гц, кА35
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А5000…5000
Крепление на DIN рейкуНет
Конструкция прибораКомплектное устройство в корпусе
С расцепителем минимального напряженияНет
Моторный привод опциональноДа
Встроенная защита от замыканий на землюНет
Подходит для монтажа на DIN-рейку (с ?-профилем)Нет
Тип элемента управленияРычаг купольный
Диапазон краткосрочной задержки расцепителя короткого замыкания, А5000…5000
Возможность установки индикатора отключенияДа
Тип подключения силовой электрич. цепиБолтовое соединение
Моторный привод встроенныйНет
Вид подключения главной электрич. цепиПередняя сторона
Номин. отключающая способность по EN 60898, кА35
Степень защиты (IP)IP30
Комплектное устройство с утройством защитыДа
