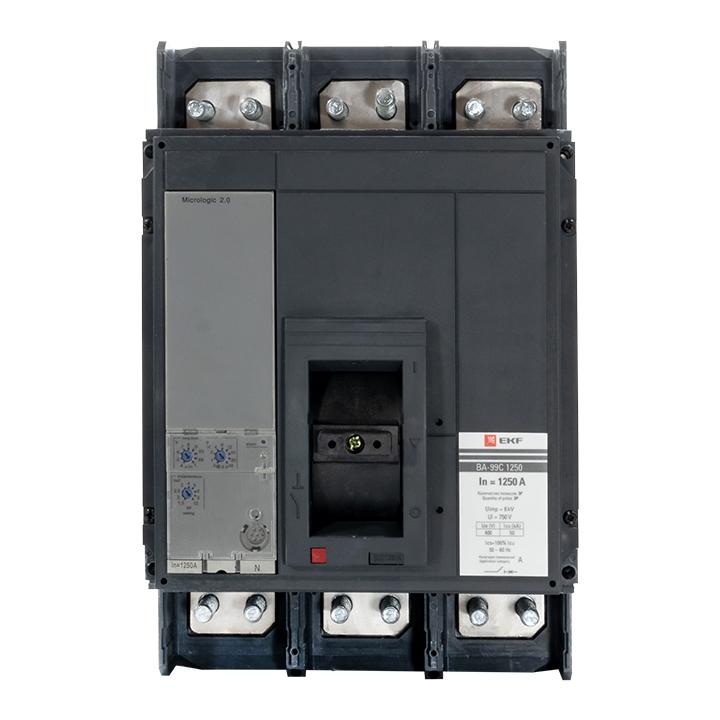

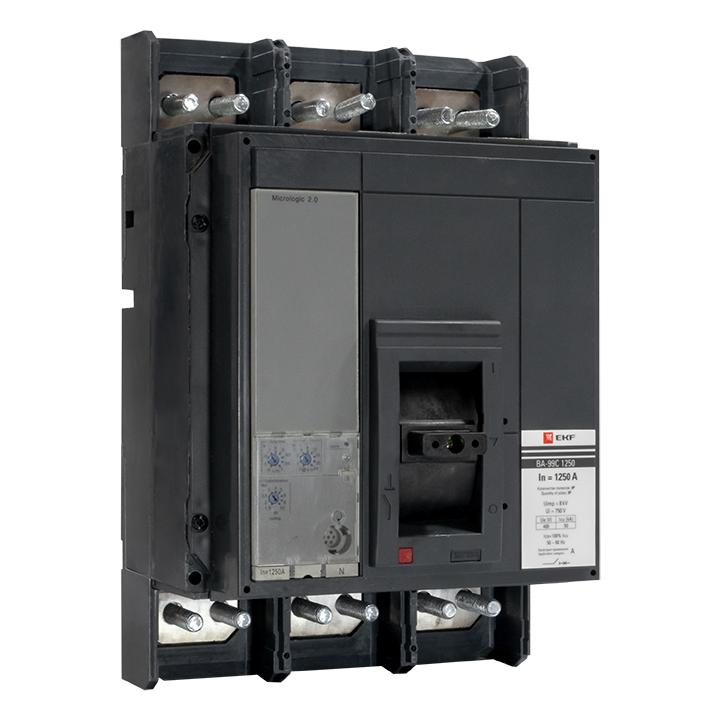

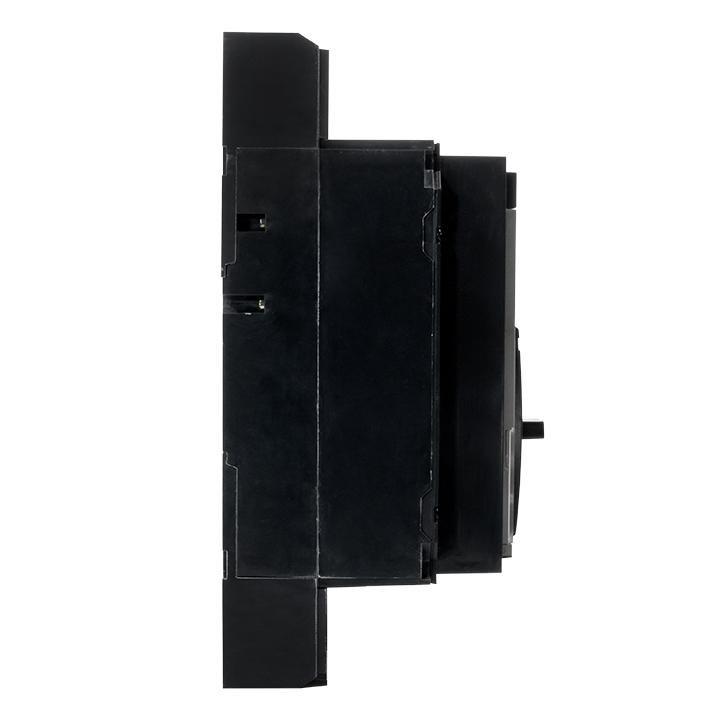

Выключатель автоматический ВА-99C (Compact NS) 1250/ 800А 3P 50кА EKF PROxima, mccb99C-1250-800
Автоматические выключатели ВА-99С предназначены для нечастых оперативных включений и отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий.
Применение:
- защита электродвигателей
- защита отходящих линий в ГРЩ, ЩС
- в схемах автоматического ввода резерва АВР
- защита отходящих линий на низкой стороне трансформаторных подстанций 10/0.4 кВ
- дистанционные коммутации электрооборудования
- в схемах диспетчеризации и энергосбережения
Особенности серии:
- Микропроцессорный расцепитель с регулируемой уставкой по тепловому току и току перегрузки
- Мгновенная коммутация
- Ротационный механизм замыкания, обуславливает низкое переходное сопротивление и высокое сопротивление разрушению контактов
- Серебросодержащая композитная напайка с вольфрамом
- Электромагнитный расцепитель с регулируемой уставкой по тепловому току и току перегрузки
- Присоединительные шины из электротехнической меди с покрытием серебром
Паспорт ВА-99С
Обзор силовых выключателей ВА-99С Compact NS
Аксессуары ВА-99С
Характеристики
Статус: | Регулярная |
Номинальный ток, А | 800 |
Диапазон уставки тока расцепления, А | 320…800 |
Номин. напряжение, В | 400…690 |
Номин. отключающая способность по IEC 60947-2, кА | 50 |
Количество полюсов | 3 |
Номин. откл. способность Icu, при 400 В, 50 Г, кА | 50 |
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А | 800…801 |
Крепление на DIN рейку | Нет |
Срок службы, лет | 10 |
Конструкция прибора | Комплектное устройство в корпусе |
С расцепителем минимального напряжения | Нет |
Моторный привод опционально | Да |
Встроенная защита от замыканий на землю | Нет |
Подходит для монтажа на DIN-рейку | Нет |
Возможность установки индикатора отключения | Да |
Диапазон краткосрочной задержки расцепителя короткого замыкания, А | 480…800 |
Тип элемента управления | Рычаг купольный |
Тип подключения силовой электрич. цепи | Болтовое соединение |
Моторный привод встроенный | Нет |
Вид подключения главной электрич. цепи | Передняя сторона |
Номин. отключающая способность по EN 60898, кА | 50 |
Степень защиты (IP) | IP30 |
Гарантийный срок эксплуатации, лет | 7 |
Комплектное устройство с устройством защиты | Да |
