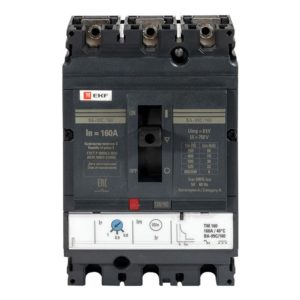

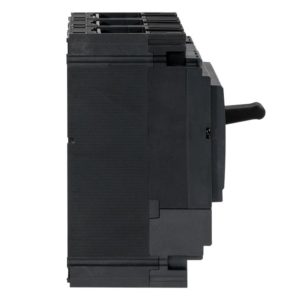

Выключатель автоматический ВА-99C (Compact NS) 160/25А 3P 36кА EKF PROxima

6767,00

Описание

Выключатель автоматический ВА-99C (Compact NS) 160/25А 3P 36кА EKF PROxima, mccb99C-160-25

Выключатель ВА-99С выполнен в виде моноблока и состоит из основания и крышки с фальш-панелью, в которой имеется окно для рукоятки управления и толкатель кнопки «Тест» – для проверки механизма отключения выключателя.
Основание (1) выполнено из термостойкой пластмассы, не поддерживающей горение и являющейся несущей конструкцией для присоединительных зажимов (2), блок ротоактивных контактов (3) с двумя дугогасительными камерами (4) представляет собой жесткую сборку в отдельном корпусе (5), механизма управления (6), блока защиты от сверхтоков и перегрузки (расцепителя) (7). Крышка закрывает все подвижные элементы механизма управления и внутренние токоведущие части.
Полный ассортимент дополнительных устройств см. на стр. 169-173.
ВНИМАНИЕ! Рычаг выключателя имеет три положения: «ВКЛ.», «ОТКЛ.» и «СРАБАТЫВАНИЕ». Для включения после срабатывания необходимо перевести рычаг из промежуточного положения в положение «ОТКЛ.», а затем – «ВКЛ.».
Механизм управления выключателя построен на принципе переламывающегося рычага и снабжен мощной возвратной пружиной.
При взведении рукоятки механизма управления (7) приводится в движение изолирующая рейка (5), на которой закреплены подвижные силовые контакты.
Подвижные контакты поворачиваются в направляющих, обеспечивая необходимые провалы для увеличения и выравнивания давления на подвижные контакты.
Действие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии, опирающимися одним коленом на выступ поворотного элемента «Сброс» и механизма управления.
Подключение проводов или шин со стороны источника питания производят на верхние зажимы выключателей с помощью болтов или зажимов, входящих в комплект поставки. Провода или шины к потребителю подключают на нижние зажимы.

Характеристики

Статус:Заказная (16)
Номинальный ток, А25
Диапазон уставки тока расцепления, А20…25
Номин. напряжение, В400…690
Номин. отключающая способность по IEC 60947-2, кА100
Рабочая отключающая способность, Ics, кА36
Количество полюсов3
Номин. откл. способность Icu, при 400 В, 50 Г, кА100
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А250…250
Крепление на DIN рейкуНет
СерияPROxima
Конструкция прибораКомплектное устройство в корпусе
С расцепителем минимального напряженияНет
Моторный привод опциональноДа
Встроенная защита от замыканий на землюНет
Подходит для монтажа на DIN-рейку (с ?-профилем)Нет
Тип элемента управленияРычаг купольный
Диапазон краткосрочной задержки расцепителя короткого замыкания, А250…250
Возможность установки индикатора отключенияДа
Тип подключения силовой электрич. цепиБолтовое соединение
Моторный привод встроенныйНет
Вид подключения главной электрич. цепиПередняя сторона
Номин. отключающая способность по EN 60898, кА100
Степень защиты (IP)IP30
Гарантийный срок эксплуатации, лет7
Комплектное устройство с утройством защитыДа
