В этой схеме питание осуществляется так же, как и в схеме «два рабочих ввода с секционированием». Главным отличием схемы является присутствие третьего ввода от ДГУ(дизель-генераторная установка).
Если нет питания, на обоих вводах включается в работу ДГУ и блок управления дает команду на включение выключателя соответствующего ввода.
Работа блока управления при нарушении электроснабжения
1 Нарушение питания на вводе
Алгоритм работы блока управления АВР при исчезновении напряжения на одном
из рабочих вводов. При нарушении питания на обоих рабочих вводах изменится
положение контактов реле K1 и K2. После выдержки времени t5 выдаются команды
на отключение выключателей QF1 и QF2. Затем через 50 мс после контроля отключенного положения выключателей рабочих вводов БУАВР подает команду на пуск
ДГУ и включение секционного выключателя QF4. Сигнал на пуск ДГУ дискретный,
длительность 1 с. Включение выключателя QF3 осуществляется при наличии следующих условий:
- отключены автоматические выключатели QF1 и QF2;
- включен секционный выключатель QF4;
- наличие напряжения на выходе от ДГУ;
- отсутствие дискретного сигнала на входе «Блокировка АВР»;
- переключатель выбора режима SA1 в положение «Aвт.».
При срабатывании АВР на дверце щита появляется световая сигнализация: QF1 и
QF2 – «ОТКЛ»; QF3 и QF4 – «ВКЛ». При отсутствии требуемого уровня напряжения
на выходе ДГУ на протяжении 100 сек. после подачи сигнала на пуск ДГУ работа
схемы АВР прекращается, и выдается сигнал «Неисправность ДГУ».
2 Восстановление питания на вводе
При восстановлении питания на любом рабочем вводе до требуемого значения происходит пуск схемы «восстановление нормального режима» в блоке АВР. После выдержки времени t6 выдается команда на отключение выключателя QF4 и остановки
ДГУ.
При восстановлении питания на обоих рабочих вводах выдается команда и на отключение секционного автоматического выключателя QF4. Если питание восстановилось только на одном из рабочих вводов, то команда на отключение секционного
выключателя не выдается. БУАВР выдает команду на включение автоматических
выключателей QF1, QF2 при следующих условиях:
- наличие требуемого значения напряжения на рабочих вводах N1 и N2;
- отключен автоматический выключатель QF3.
3 Блокировка работы блока управления АВР
Пуск АВР блокируется при:
- ручном отключении автоматического выключателя ввода N1, N2;
- отключении автоматического выключателя QF1, QF2, QF3 или QF4 из-за срабатывания защиты;
- неисправности блока управления АВР. В случае неисправности блока АВР существует возможность ручного отключения (включения) автоматического выключателя
QF1, QF2, QF3 и QF4.

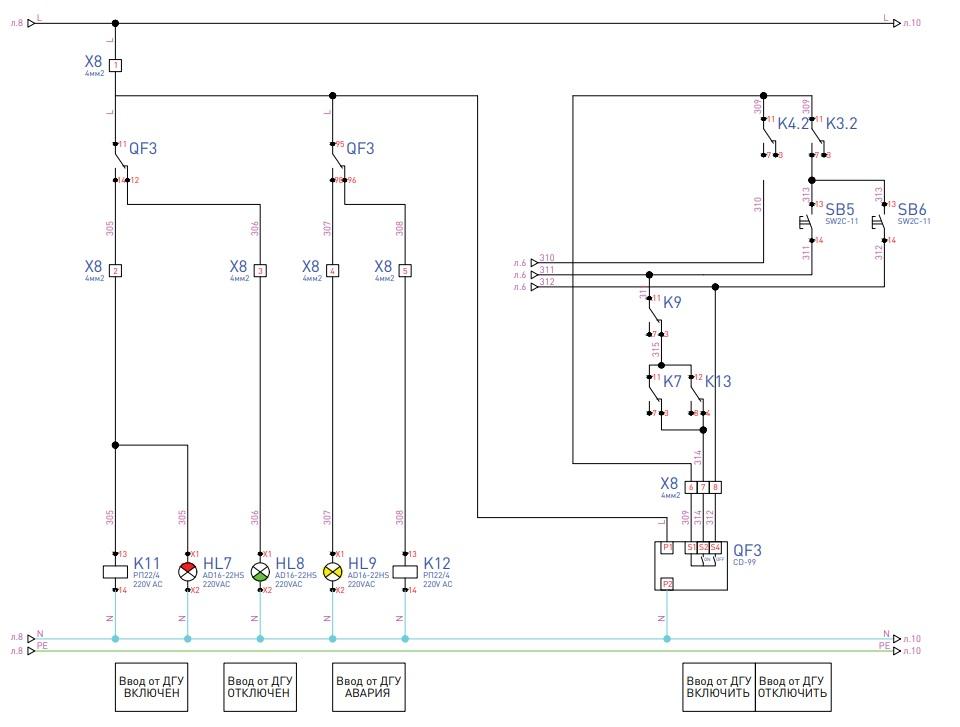

Схема: два рабочих ввода на две секции с секционным аппаратом и ввод от ДГУ на базе автоматических выключателей в литом корпусе
