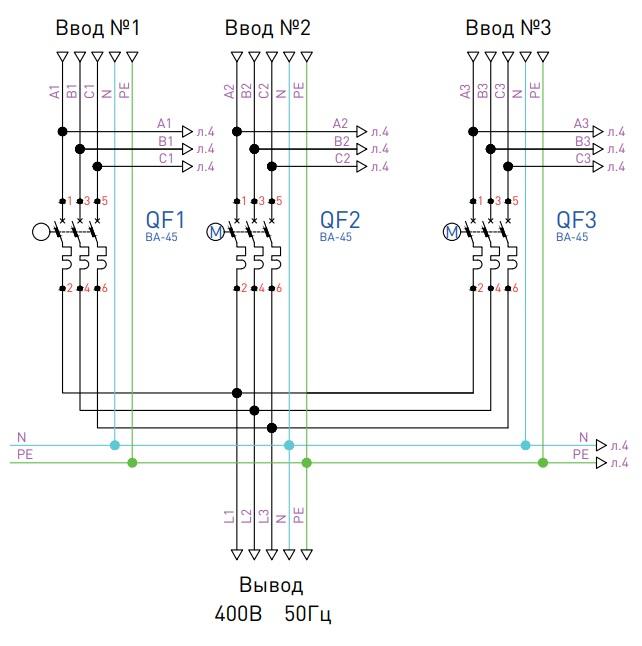

Три ввода на общую систему шин - один основной и два резервных

В данной схеме присутствуют три ввода: один основной и два резервный. Все вводы подключены к одной секции, к которой подключена и нагрузка. В нормальном режиме подразумевается работа только основного ввода, а в случае неисправности основного ввода блок управления АВР отключает основной ввод и далее питание осуществляется от одного из резервных вводов.

Работа блока управления при нарушении электроснабжения

1 Нарушение питания на вводе

В описании алгоритма рассматривается случай, когда QF1 – выключатель основного ввода, а QF2 и QF3 – выключатель резервного ввода. При нарушении питания на основном вводе изменится положение
контактов реле KV1. После выдержки времени tв1 выдается команда на отключение автоматического выключателя QF1 основного ввода. Получив сигнал об
отключенном состоянии аппарата, блок управления АВР выдает команду на включение
автоматического выключателя QF2 (в случае присутствия напряжения на втором
вводе) или автоматического выключателя QF3 (в случае присутствия напряжения
на третьем вводе и отсутствия на втором).
Запуск АВР осуществляется при наличии следующих условий:

отключенное положение автоматического выключателя QF1 основного ввода;
наличие напряжения на резервном вводе;
отсутствие сигнала на входе «Блокировка АВР»
переключатель выбора режима SA1 в положении «Aвт.».

При срабатывании АВР на дверце щита появляется световая сигнализация:QF1 –
«ОТКЛ»; QF2 – «ВКЛ», QF3 – «ОТКЛ».
Если уровень напряжения на основном вводе восстановится за время меньшее tв1,
то сигнал на отключение QF1 не выдается.

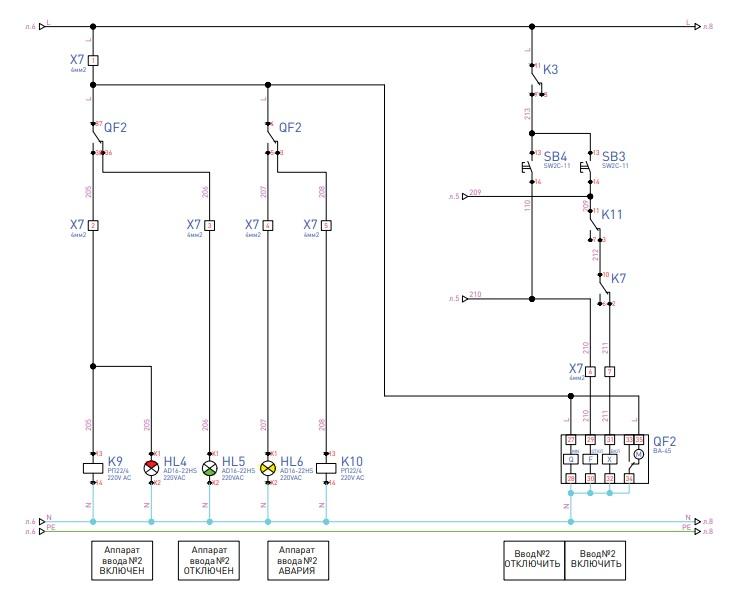

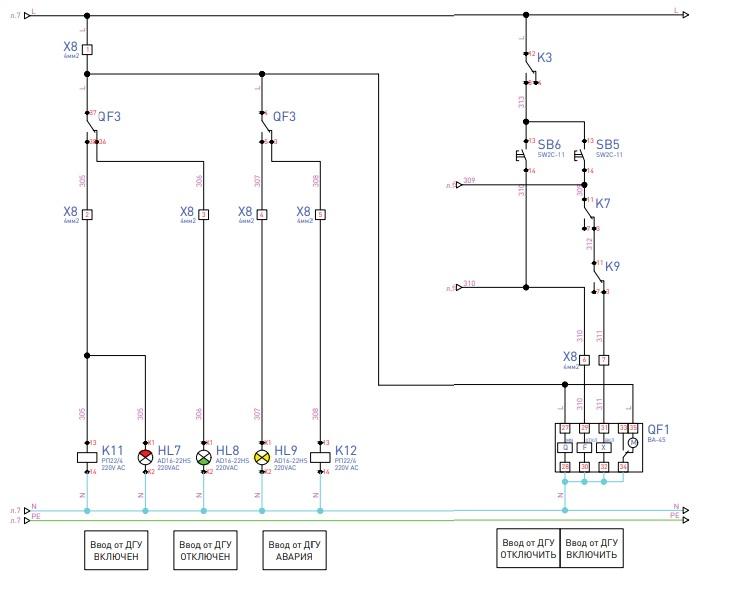

В случае работы от второго (резервного) ввода и при нарушении питания на втором вводе изменится положение контактов реле KV2. После выдержки времени tв1 выдается команда на отключение автоматического выключателя QF2. Получив сигнал об отключенном состоянии аппарата, блок управления АВР выдает команду на включение автоматического выключателя QF3, если на нем имеется напряжение.

2 Восстановление питания на вводе

При восстановлении питания на вводе после выдержки времени блок управления АВР выдает команду на отключение автоматического выключателя QF2 или QF3 резервного ввода и включение QF1 основного ввода. При возобновлении нормального режима осуществляется световая сигнализация: QF1 – «ВКЛ»; QF2 – «ОТКЛ» QF3 – «ОТКЛ»

3 Блокировка работы блока управления АВР

Пуск АВР блокируется при:

ручном отключении автоматического выключателя основного и резервного ввода;
отключении автоматического выключателя QF1, QF2, QF3 из-за срабатывания защиты;
неисправности блока управления АВР
В случае неисправности блока АВР существует возможность ручного отключения
(включения)автоматического выключателя основного и резервного ввода. Основной ввод является приоритетным. При нарушении питания на резервном вводе блок
управления АВР не сработает.

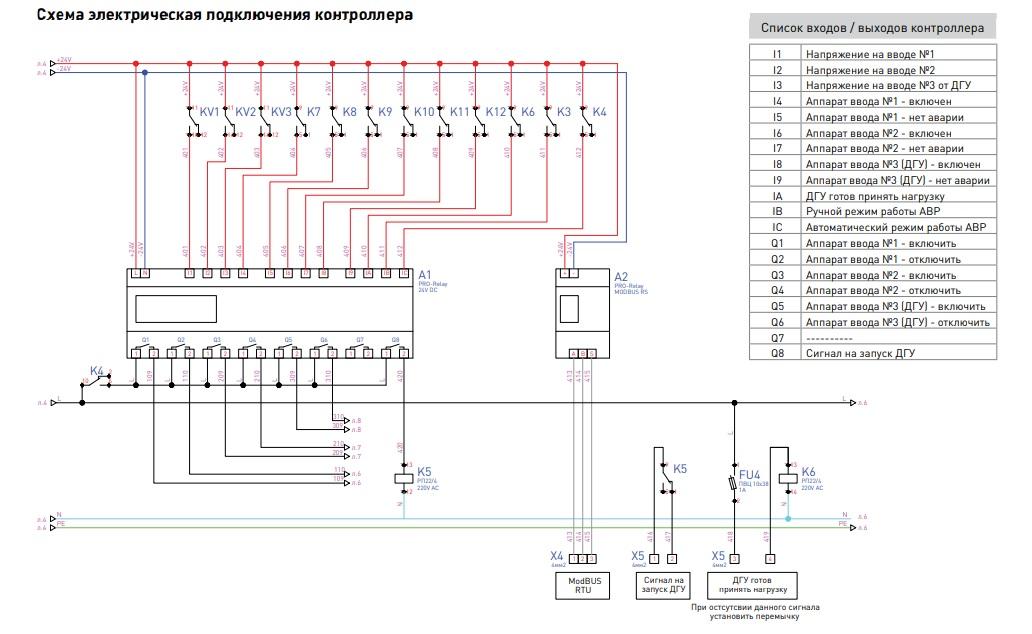

Три ввода на общую систему шин (один основной и два резервных) на базе автоматических выключателей в литом корпусе.

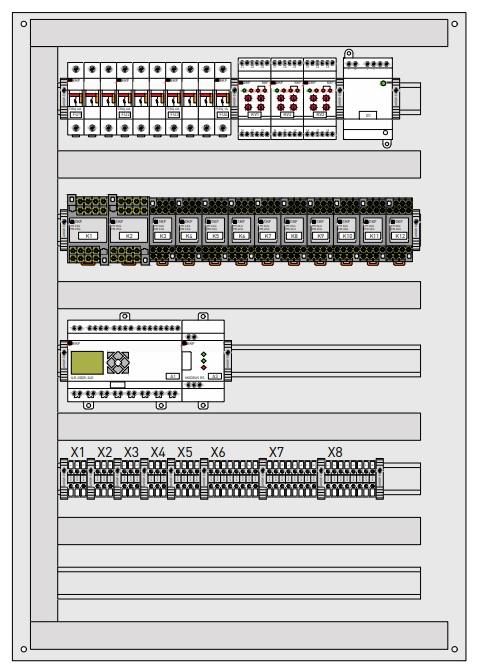

Спецификация

Поз. обозначение	Наименование	Количество	Артикул
А1	Программируемое реле PRO-Relay 20 в/в с диспл. 24 В	1	ILR-20DR-24D
А2	Модуль интерфейсный PRO-Relay MODBUS RS 24 В	1	ILR-IМ-24D
FU1, FU2, FU3	Предохранитель-разъединитель для ПВЦ 3p 10×38	3	pr-10-38-3
FU1, FU2, FU3	Плавкая вставка цилиндрическая ПВЦ 6 А	9	pvc-10х38-6
FU4	Предохранитель-разъединитель для ПВЦ 1p 10×38	1	pr-10-38-1
FU4	Плавкая вставка цилиндрическая ПВЦ 1 А	1	pvc-10х38-1
G1	Блок питания 24В DR	1	dr-30w-24
HL1, HL4, HL7	Лампа сигнальная красная AD16-22HS	2	ledm-ad16-r
HL2, HL5, HL8	Лампа сигнальная зеленая AD16-22HS	2	ledm-ad16-g
HL3, HL6, HL9	Лампа сигнальная желтая AD16-22HS	2	ledm-ad16-o
K1, K2	Реле промежуточное серии РП 25/4 10А 230 В АС	2	rp-25-4-230
K1, K2	Разъем модульный РМ 22/4	2	rm-25-4
K3…K12	Реле промежуточное серии РП 22/4 5А 230В АС	14	rp-22-4-230
K3…K12	Разъем модульный РМ 22/4	14	rm-22-4
KV1, KV2	Реле контроля фаз многофункциональное RKF-8	2	rkf-8
QF1, QF2, QF3	Выключатель автоматический ВА-99	3
аналог	Выключатели силовые AV Power	3
аналог	Выключатели автоматические ВА-99М	3
аналог	Выключатели автоматические ВА-99МL	3
аналог	Выключатели автоматические ВА-99С Compact NS	3
аналог	Выключатели автоматические ВА-45	3
аналог	Выключатели автоматические ВА-450	3
QF1, QF2, QF3	Электропривод CD–99	2
QF1, QF2, QF3	Дополнительный контакт к ВА-99	2
QF1, QF2, QF3	Аварийный контакт к ВА-99	2
SA1	Переключатель BJ33 3P EKF PROxima три положения, длинная ручка, 2NO, разборный, без подсветки	1	xb2-bj33
SB1, SB3, SB5	Кнопка зеленая SW2C-11	2	sw2c-11s-g
SB2,SB4, SB6	Кнопка красная SW2C-11	2	sw2c-11s-r
FU4	Предохранитель-разъединитель для ПВЦ 1p 10×38	1	pr-10-38-1
FU4	Плавкая вставка цилиндрическая ПВЦ 1А	1	pvc-10х38-1
