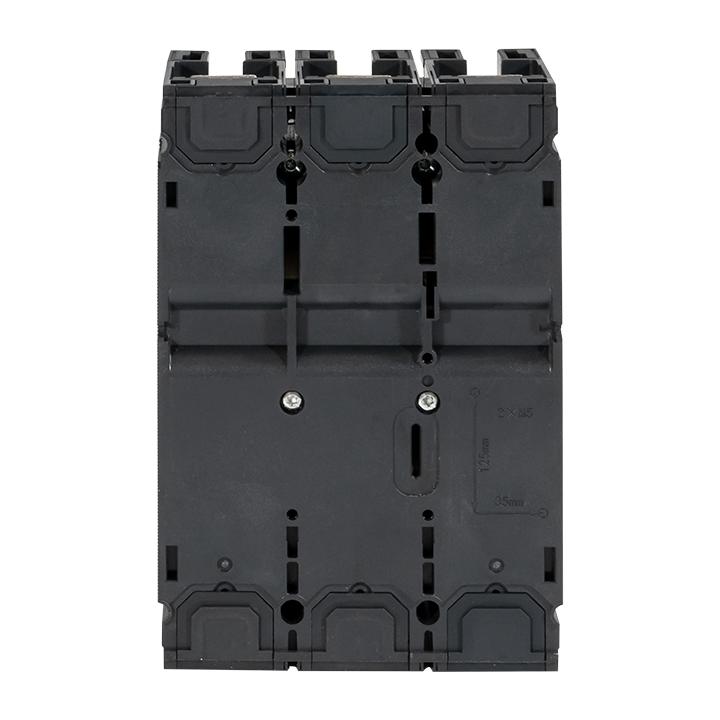

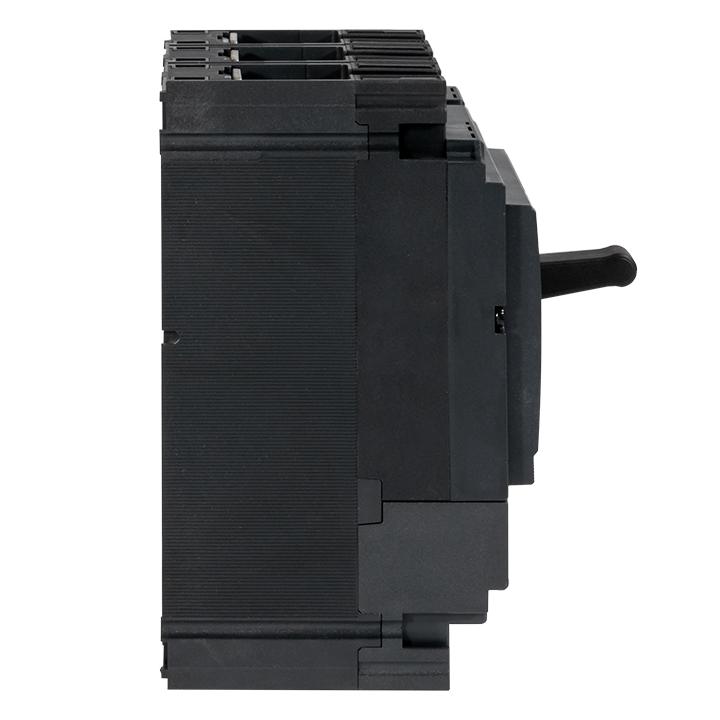

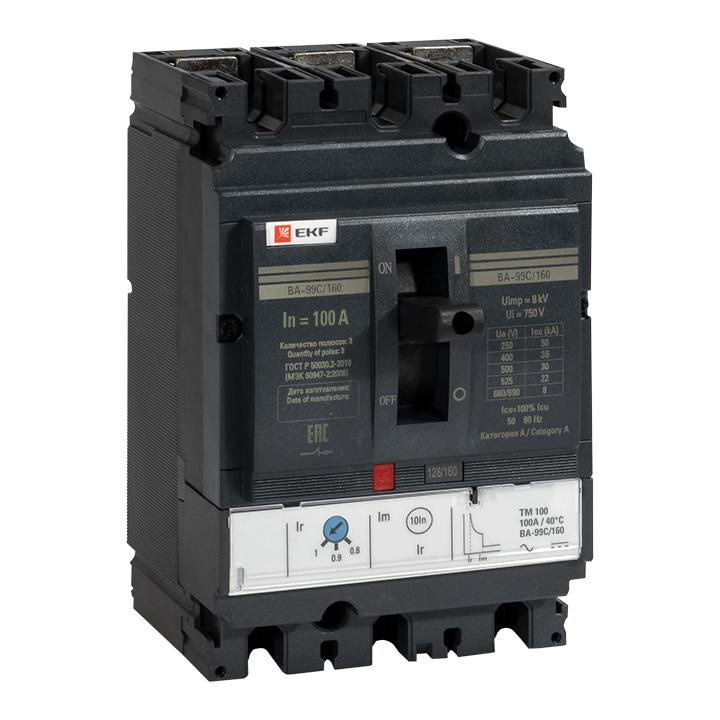

Выключатель автоматический ВА-99C (Compact NS) 160/100А 3P 36кА EKF PROxima, mccb99C-160-100
Автоматические выключатели ВА-99С предназначены для нечастых оперативных включений и отключений тока в нормальном режиме, а также защиты от токов перегрузки и коротких замыканий.
Применение:
- защита электродвигателей
- защита отходящих линий в ГРЩ, ЩС
- в схемах автоматического ввода резерва АВР
- защита отходящих линий на низкой стороне трансформаторных подстанций 10/0.4 кВ
- дистанционные коммутации электрооборудования
- в схемах диспетчеризации и энергосбережения
Особенности серии:
- Микропроцессорный расцепитель с регулируемой уставкой по тепловому току и току перегрузки
- Мгновенная коммутация
- Ротационный механизм замыкания, обуславливает низкое переходное сопротивление и высокое сопротивление разрушению контактов
- Серебросодержащая композитная напайка с вольфрамом
- Электромагнитный расцепитель с регулируемой уставкой по тепловому току и току перегрузки
- Присоединительные шины из электротехнической меди с покрытием серебром
Паспорт ВА-99С
Обзор силовых выключателей ВА-99С Compact NS
Аксессуары ВА-99С
Характеристики
| Статус: | Регулярная |
| Рабочая отключающая способность, Ics, кА | 36 |
| Номинальный ток, А | 100 |
| Количество полюсов | 3 |
| Диапазон уставки тока расцепления, А | 80…100 |
| Номин. напряжение, В | 400…690 |
| Номин. откл. способность Icu, при 400 В, 50 Г, кА | 36 |
| Номин. отключающая способность по IEC 60947-2, кА | 36 |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 0 |
| Подходит для монтажа на DIN-рейку | Нет |
| Встроенная защита от замыканий на землю | Нет |
| Моторный привод опционально | Да |
| Срок службы, лет | 10 |
| С расцепителем минимального напряжения | Нет |
| Конструкция прибора | Комплектное устройство в корпусе |
| Серия | PROxima |
| Крепление на DIN рейку | Нет |
| Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания, А | 1000…1000 |
| Тип подключения силовой электрич. цепи | Болтовое соединение |
| Диапазон краткосрочной задержки расцепителя короткого замыкания, А | 1000…1000 |
| Возможность установки индикатора отключения | Да |
| Тип элемента управления | Рычаг купольный |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | 0 |
| Моторный привод встроенный | Нет |
| Вид подключения главной электрич. цепи | Передняя сторона |
| Номин. отключающая способность по EN 60898, кА | 36 |
| Степень защиты (IP) | IP30 |
| Количество вспомогат. переключающих контактов | 0 |
| Гарантийный срок эксплуатации, лет | 7 |
| Комплектное устройство с устройством защиты | Да |
